在現代醫療與生物科技領域中，DNA 感測器（DNA Sensor）正快速成為疾病診斷、基因檢測與藥物開發的核心技術之一。透過 DNA 感測器，Zensor能夠在分子層級上精準偵測目標基因或疾病標記物，協助進行疾病早期診斷、藥物監測以及分子診斷（Molecular Diagnostics）。然而，開發一種既靈敏、穩定又具成本效益的檢測平台，一直是研究與產業界面臨的挑戰。傳統的金電極雖然常用於生物感測，但其成本高、表面不穩定，且不易大量製造。為了克服這些限制，Zensor R&D的拋棄式 CVD Glassy Carbon 電極結合 amine grafting（氨基嫁接）表面改質技術，打造出新一代高效能的 DNA 感測開發平台。
CVD（Chemical Vapor Deposition）製程的 Glassy Carbon 電極兼具材料穩定性與製程一致性，特別適合應用於生物感測與電化學檢測。與傳統電極相比，它有以下幾個顯著優勢：
在 DNA 感測中，如何有效且牢固地將 DNA 探針固定到電極表面，是影響檢測靈敏度與穩定性的關鍵。為此，Zensor採用了 amine grafting（氨基嫁接）表面改質技術。
Amine Grafting 的核心優勢：
在相關文獻（Chem. Rev. 2008, McCreery 等人）中，amine grafting 已被證實是碳電極表面改質的可靠方式，特別適合應用於 DNA 感測器與生物檢測平台。

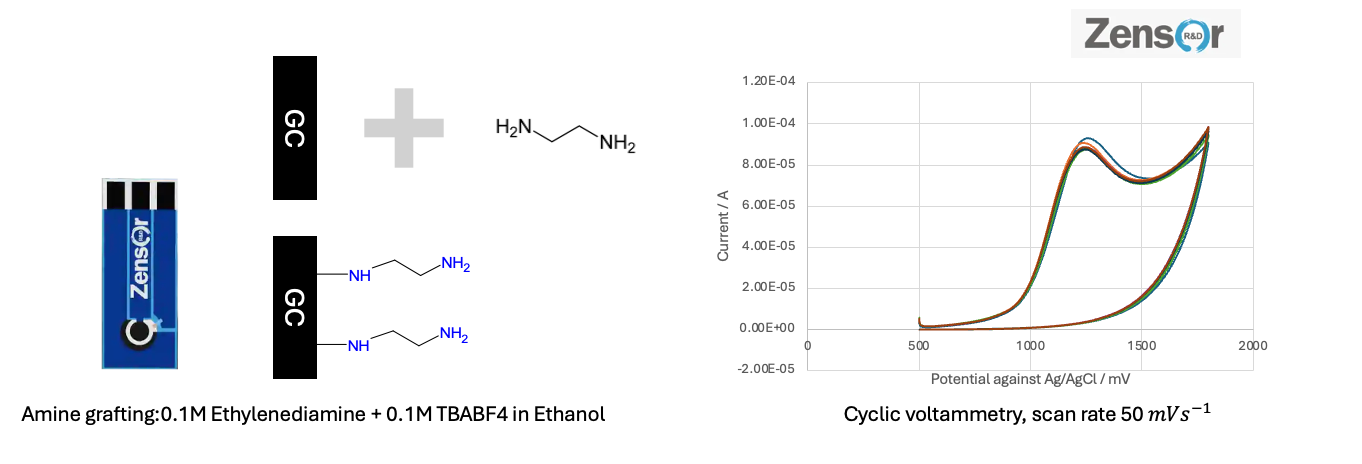

使用乙二胺（Ethylenediamine）與四丁基銨鹽作為電解質，在電極表面成功嫁接氨基官能基。結果顯示，電極表面修飾後更適合 DNA 探針的固定。且片和片之間的一致性非常好

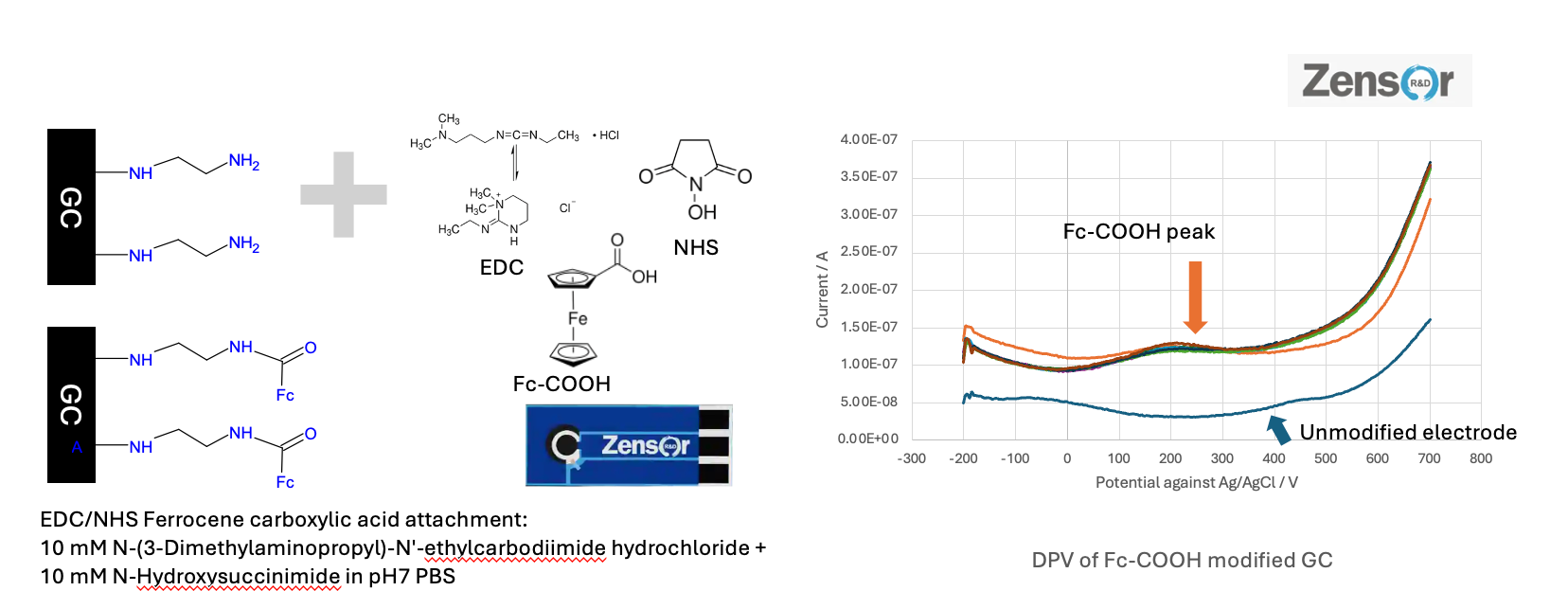

採用 EDC/NHS 化學耦合反應，將 Ferrocene Carboxylic Acid (Fc-COOH) 修飾到電極表面。成功觀察到明顯的氧化還原訊號，作為探針修飾的驗證。

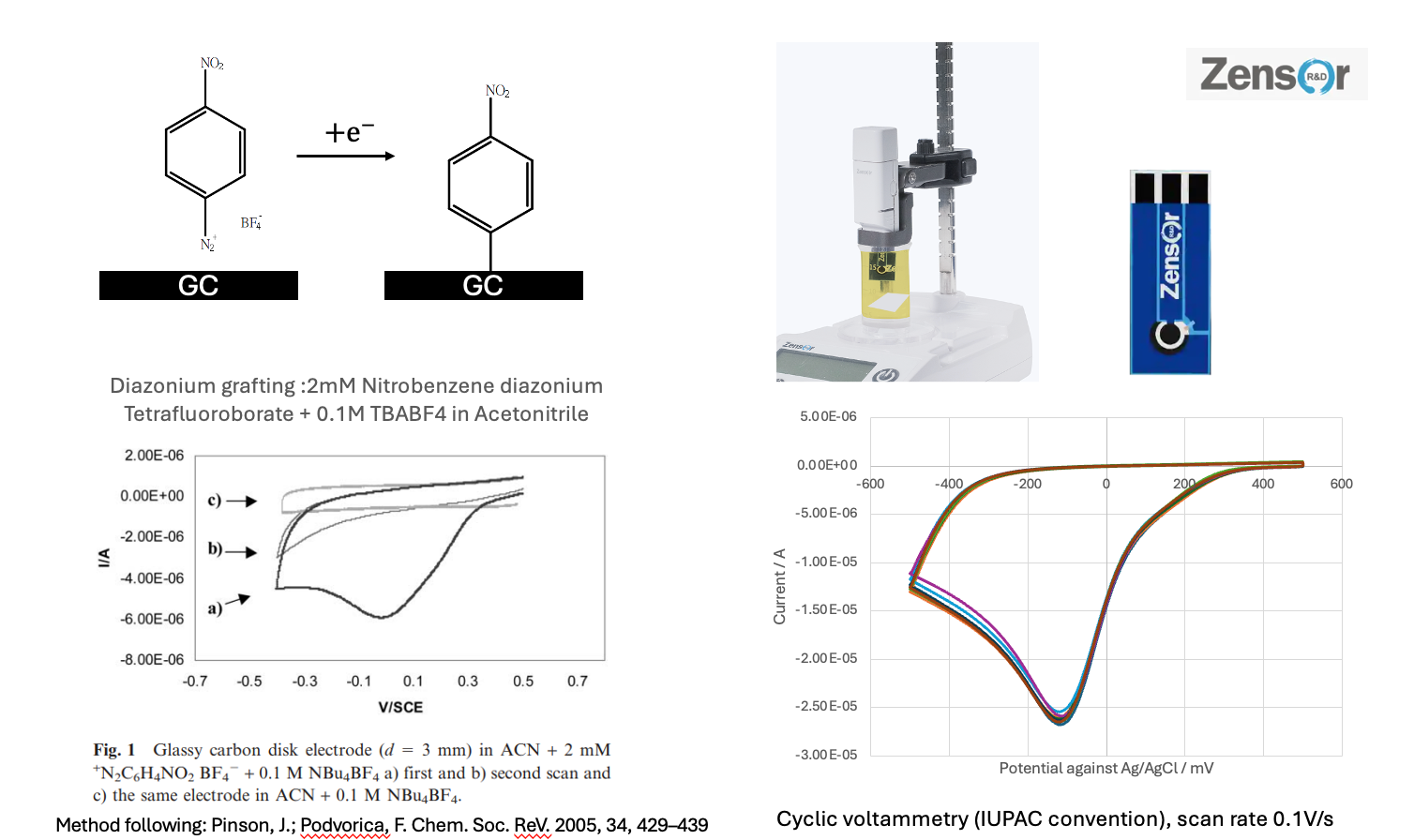

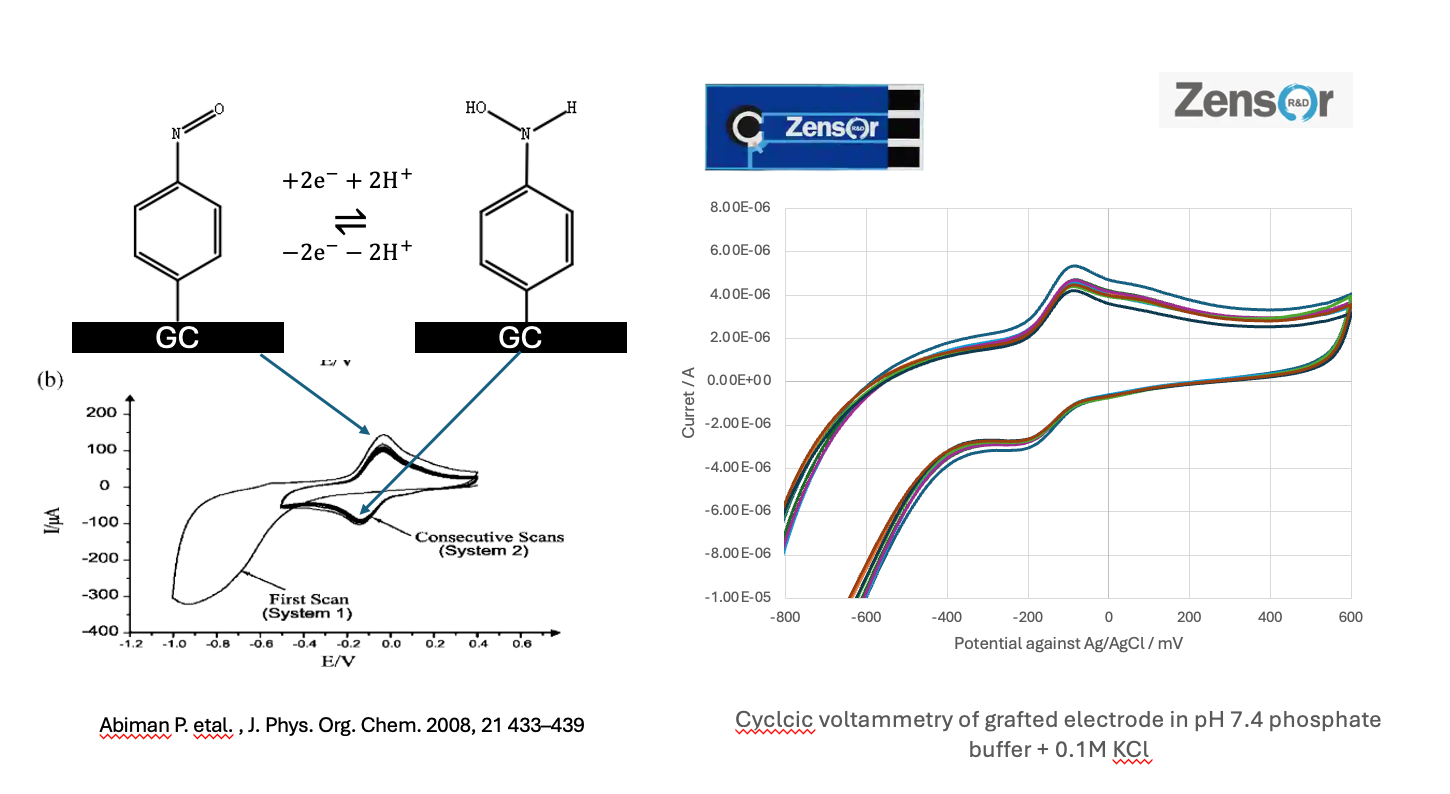

在電極上進行 4-Nitrobenzenediazonium 的還原嫁接，並透過循環伏安法（CV）檢測 nitro group 的氧化還原特徵。實驗證明此方法具有高重現性與穩定性，顯示表面改質的成功與可靠性。
_DiazoniumGrafting與NitroGroupRedox驗證.png)
透過這些實驗，Zensor不僅驗證了 amine grafting 的可行性，也展現了電極表面改質的穩定性與重複性，為後續 DNA 感測應用建立了堅實基礎。
傳統的 Screen-Printed Electrode（SPE）在快速量產與一次性檢測上非常方便且成本低，但它們在化學與電化學穩定性上有一個重要限制：多數商用 SPE 的導電墨水與黏結劑含有高比例的高分子樹脂（例如丙烯酸、環氧或塑化劑）與導電填料（碳黑、石墨、銀粉等）。這些高分子基底在遇到有機溶劑（如乙腈、乙醇、DMF、DMSO 等）時容易膨脹、溶脹或溶出增塑劑，導致墨層龜裂、剝離或導電連續性喪失；同時黏著層或保護層也可能與有機溶劑反應而脫層。
很多表面改質步驟（例如用 TBATFB/ACN 進行 amine electrografting、或 diazonium 在有機電解質中的還原嫁接）都必須在極性有機溶劑或低含水量的介質中進行，SPE 在此條件下常常無法承受化學侵蝕或電位掃描所引起的材料降解，進而造成不可逆的訊號退化或重現性差。此外，SPE 的印刷表面因為墨層組成與粗糙性，往往難以得到均一且高密度的共價表面官能化，影響 DNA 探針的固定效率與電化學訊號品質。
相對地，Zensor的 CVD-Glassy Carbon 電極是經高溫化學氣相沉積形成的純碳薄膜／塊材，結構致密、化學惰性且耐溶劑，能承受有機溶劑長時間接觸與寬電位窗下的電化學掃描，不會像 SPE 墨層那樣膨脹或剝落。這使得 CVD-glassy carbon 可直接在有機介質中執行 amine grafting、diazonium grafting、以及 EDC/NHS 類的耦合反應，得到穩定且高密度的共價接枝層，進而支撐高靈敏、可重現的 DNA 感測器設計。
結合拋棄式 CVD glassy carbon 電極與 amine grafting 技術，Zensor能構建出更高效能的 DNA 感測平台，應用範圍涵蓋：
隨著分子診斷與個人化醫療的快速成長，對於高靈敏、低成本的 DNA 感測器需求將持續增加。Zensor的技術平台未來可望與：
進行結合，打造智慧化與即時化的 DNA 檢測解決方案。
透過拋棄式 CVD Glassy Carbon 電極與 amine grafting 技術，Zensor開發出高穩定性、高靈敏度且具成本效益的 DNA 感測平台。此技術能夠推動臨床檢測、疾病早期診斷與分子診斷的發展，並廣泛應用於醫療、環境與食品安全領域。
We gotta make effort to let your dream come true！
