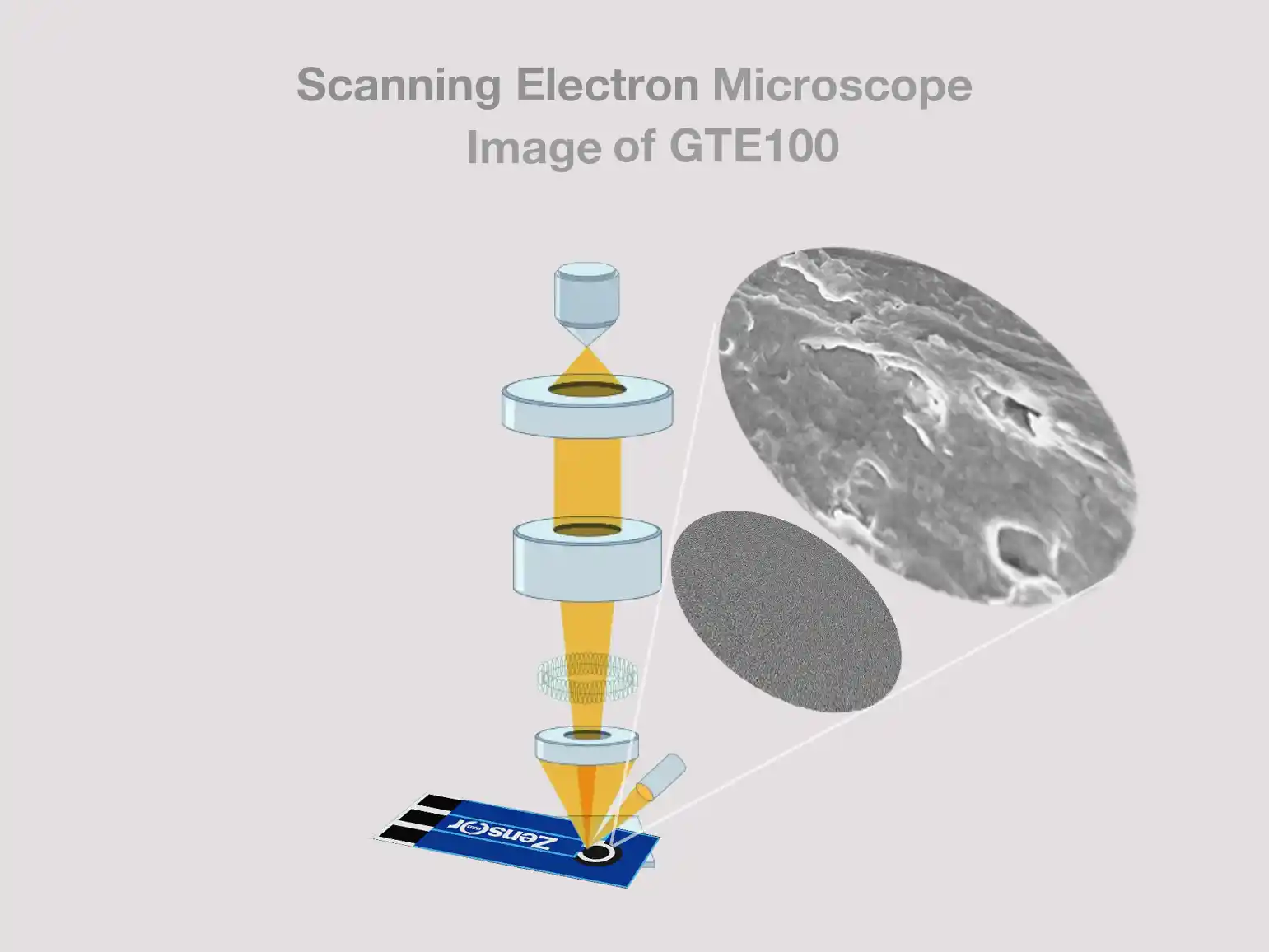

玻碳( Glassy carbon, GC) 是電化學傳感器研究中使用的一種常用重要材料,玻碳電極具有強耐腐蝕性,化學惰性,熱穩定,以及具有寬電化學電位窗口,良好的導電性和生物相容等特性。我們通過高溫化學氣相沉積的專利技術製造出高純度,具有良好電化學性能的純玻碳薄膜。突破性的將傳統玻碳電極材質應用在拋棄式電化學傳感器的產品開發。

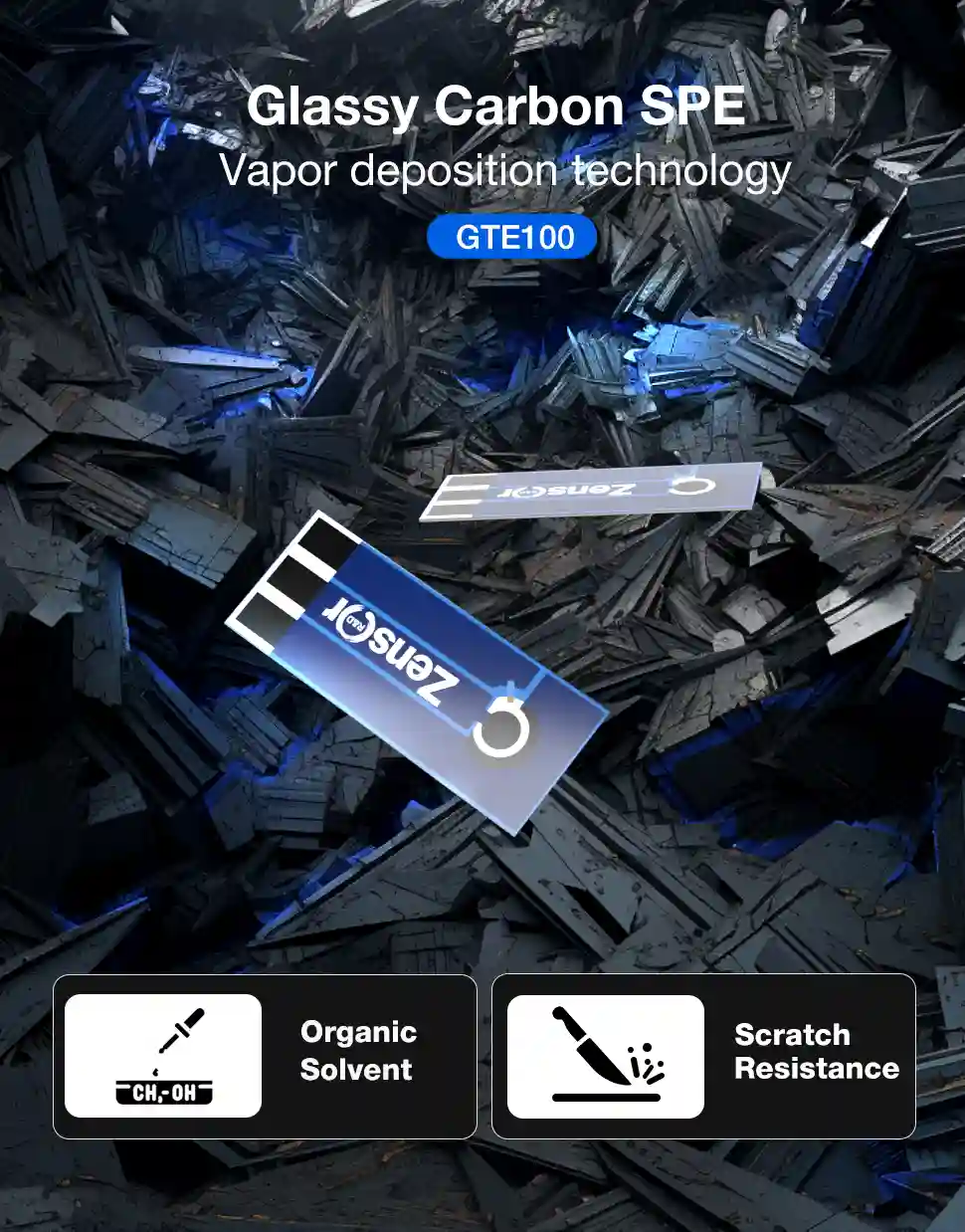

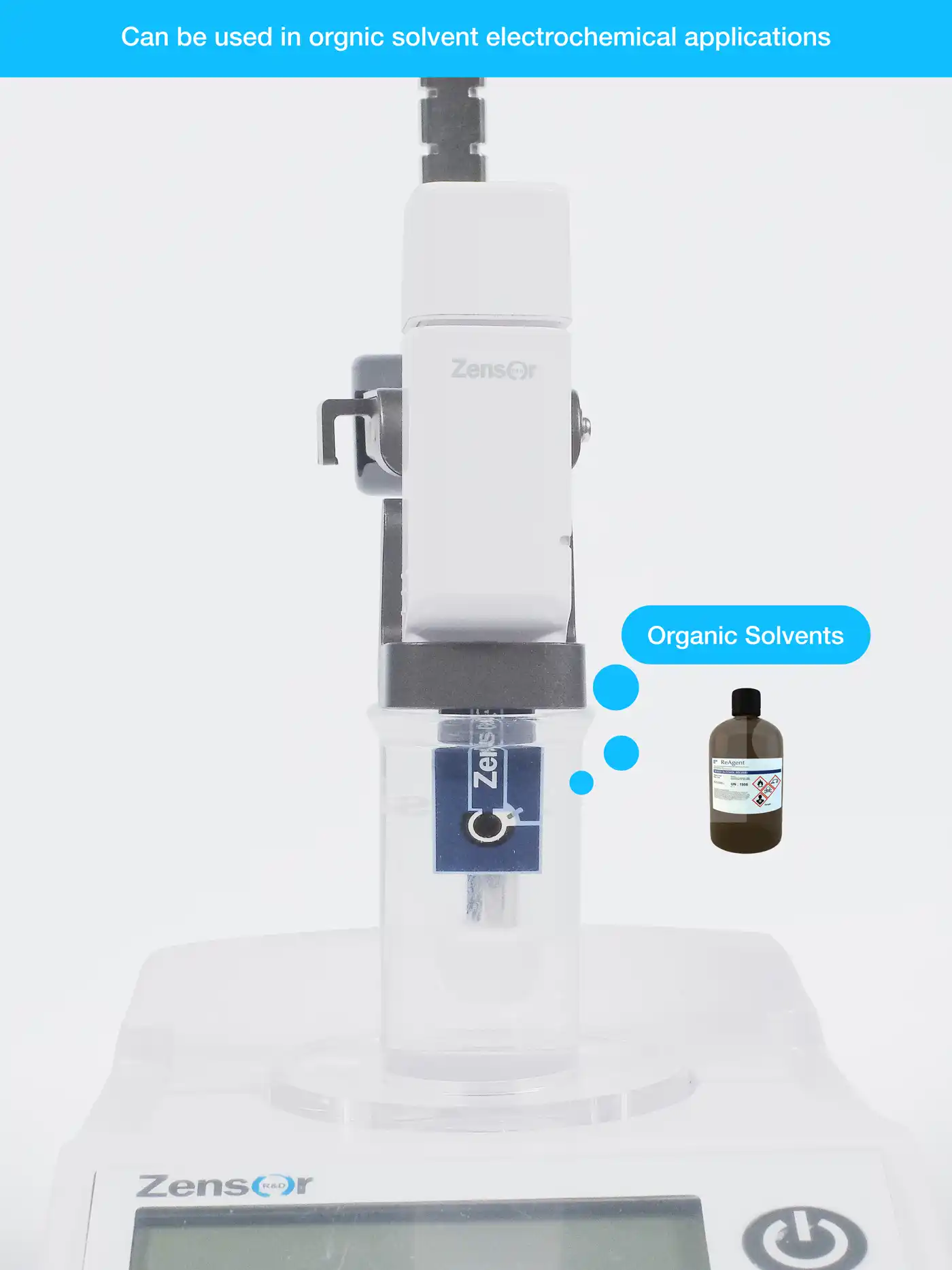

傳統的網版印刷電極通常使用碳,金,銀等導電油墨印刷。因為印刷使用的導電油墨會溶解於有機溶劑,所以無法應用在有機相體系的電化學測試中。我們的玻碳拋棄式電極,利用化學氣相沉積的方式將玻碳材質沉積在氧化鋁板上,為水相及有機相的電化學傳感器開發提供穩定可靠的開發平台。

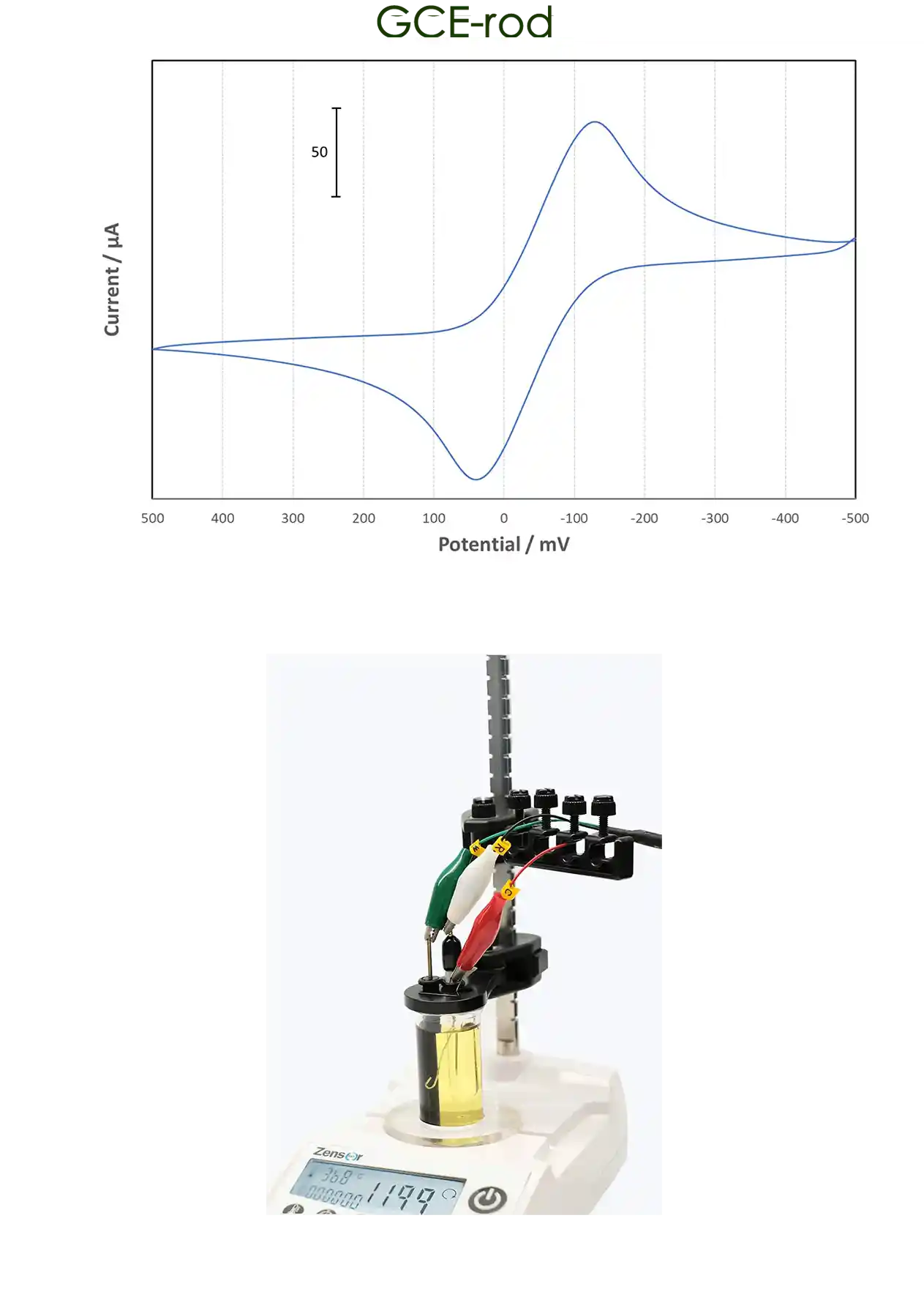

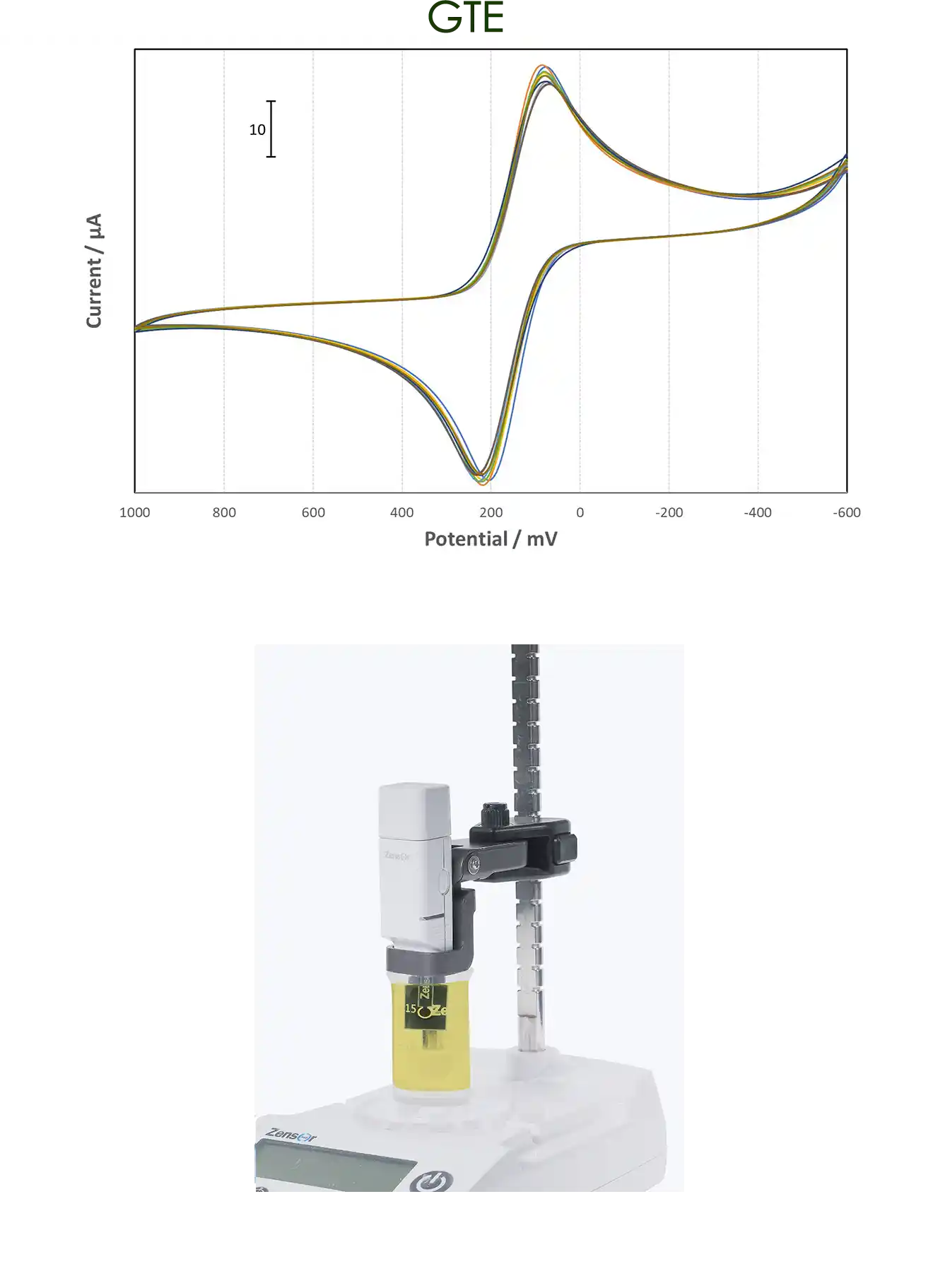

水溶液-3mM FeCN6, 0.1M KCl | n | ∆Ep-mean mV | RSD(%) | ∆Ep-GCE-rod mV |
GTE100 | 10 | 153 | 4.3 | 122 |

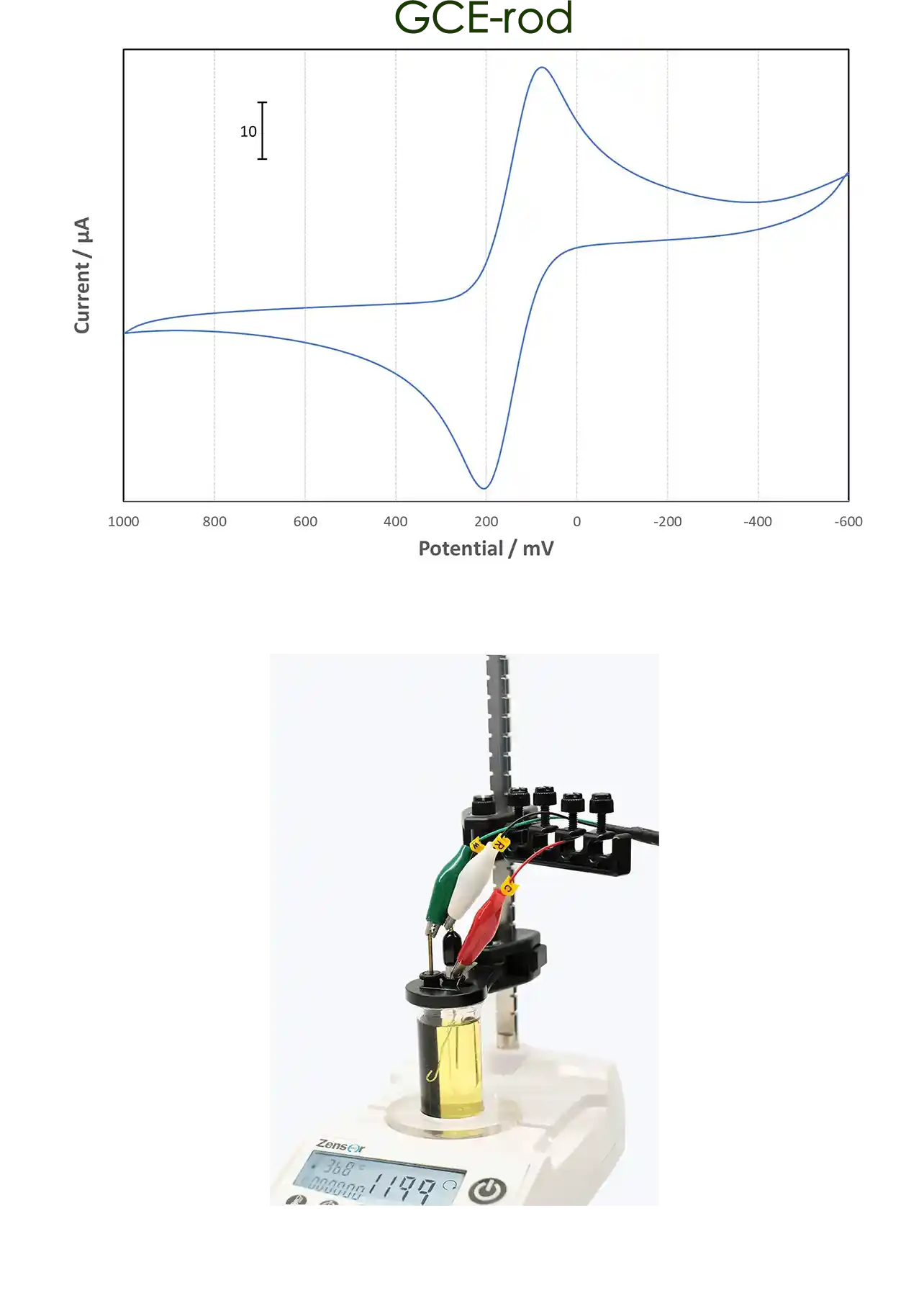

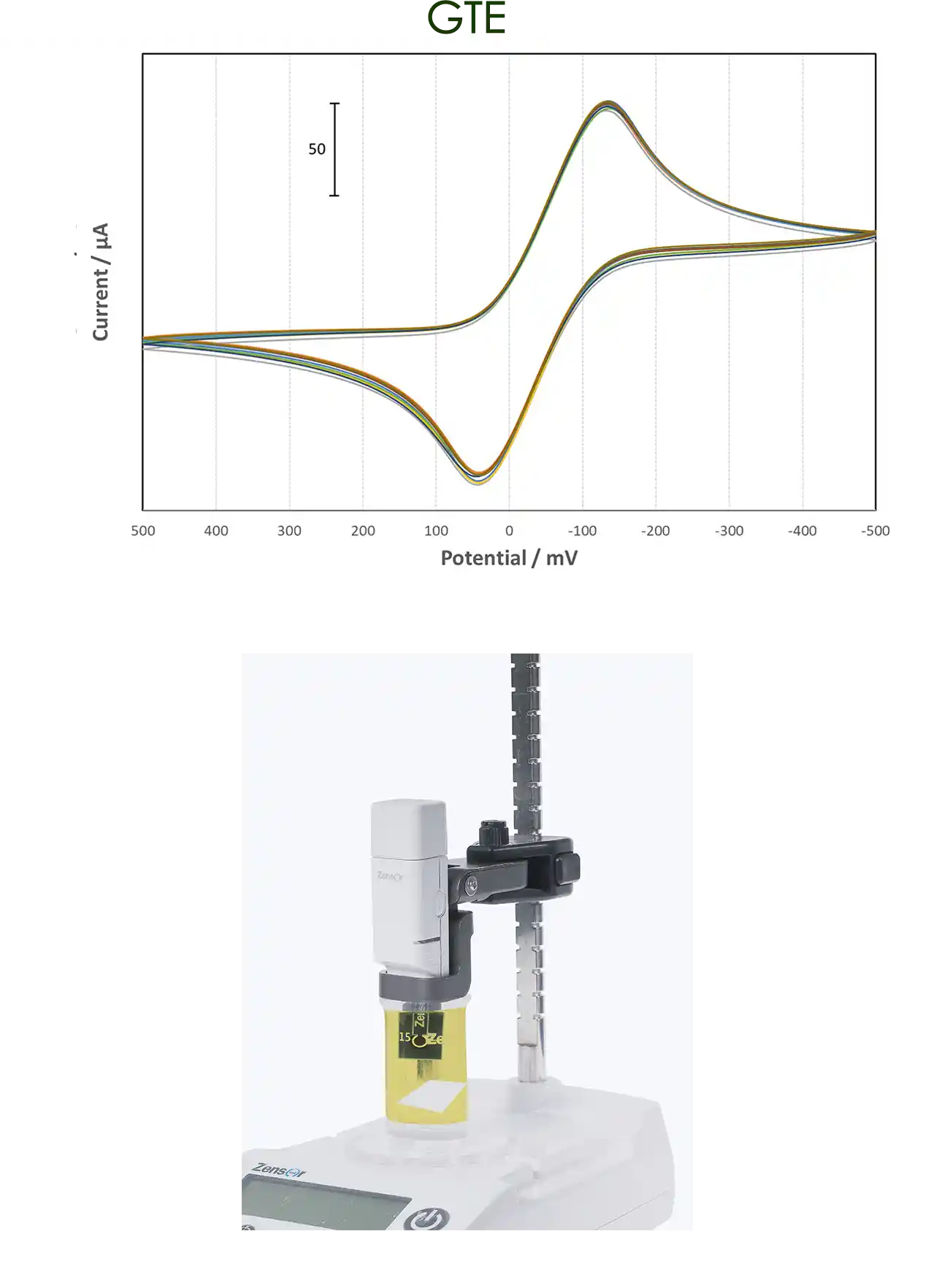

有机溶液-5 mM TCNQ in ACN | n | ∆Ep-mean mV | RSD(%) | ∆Ep-GCE-rod mV |
GTE100 | 10 | 175 | 1.23 | 168 |

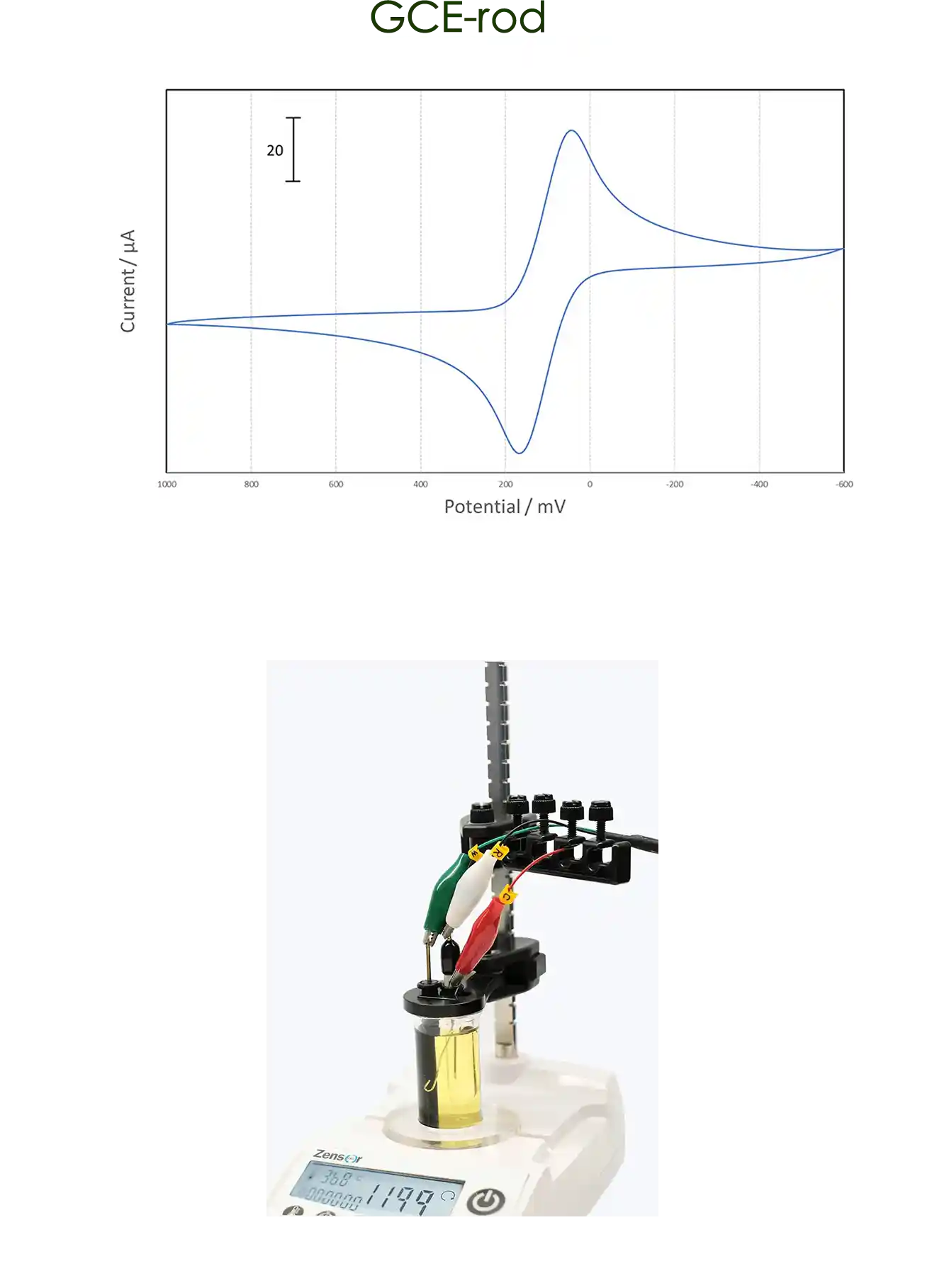

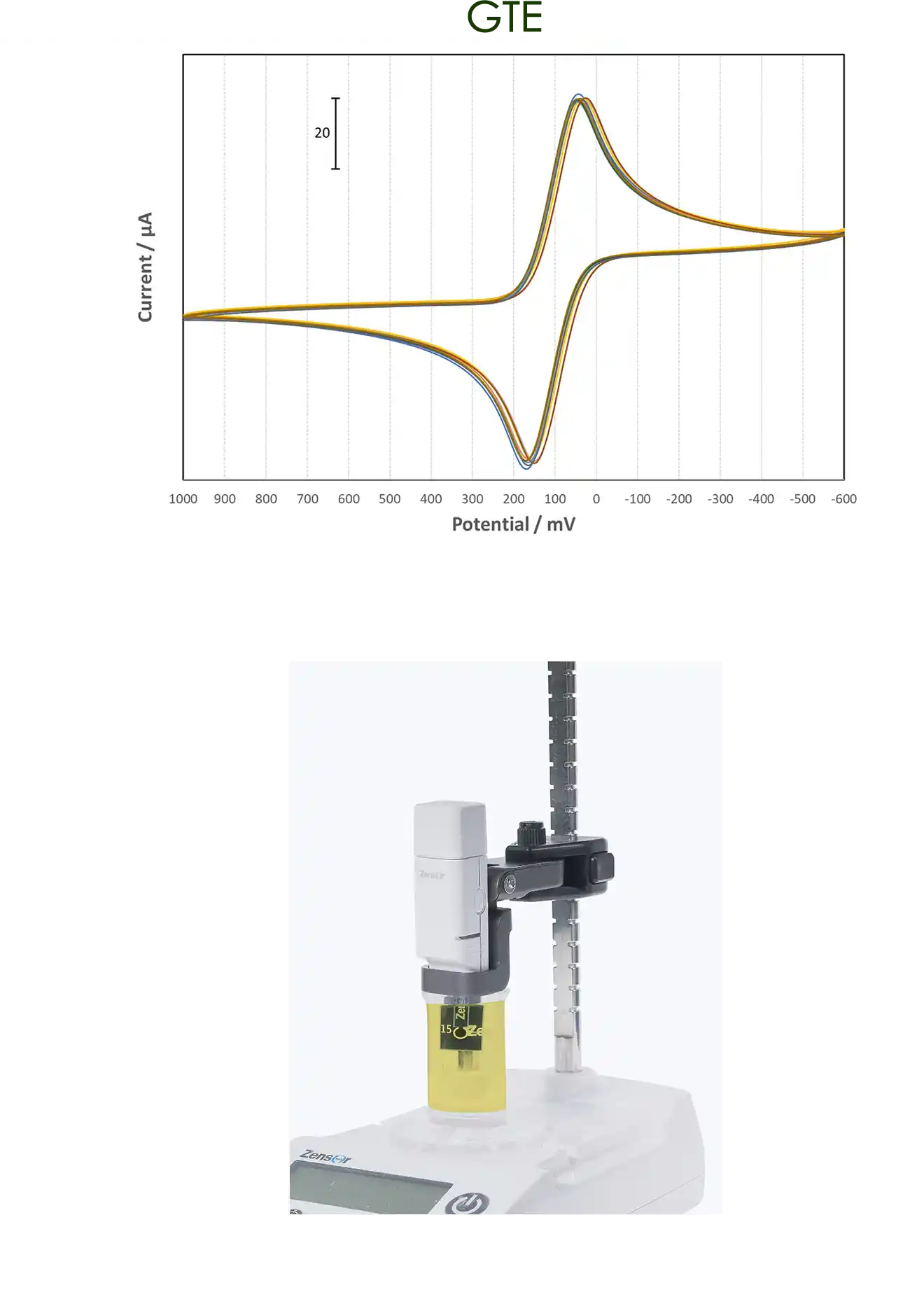

有機溶液-5mM Ferrocene in EC/DMC 1:1 | n | ∆Ep-mean mV | RSD(%) | ∆Ep-GCE-rod mV |
GTE100 | 10 | 126 | 2.33 | 127 |

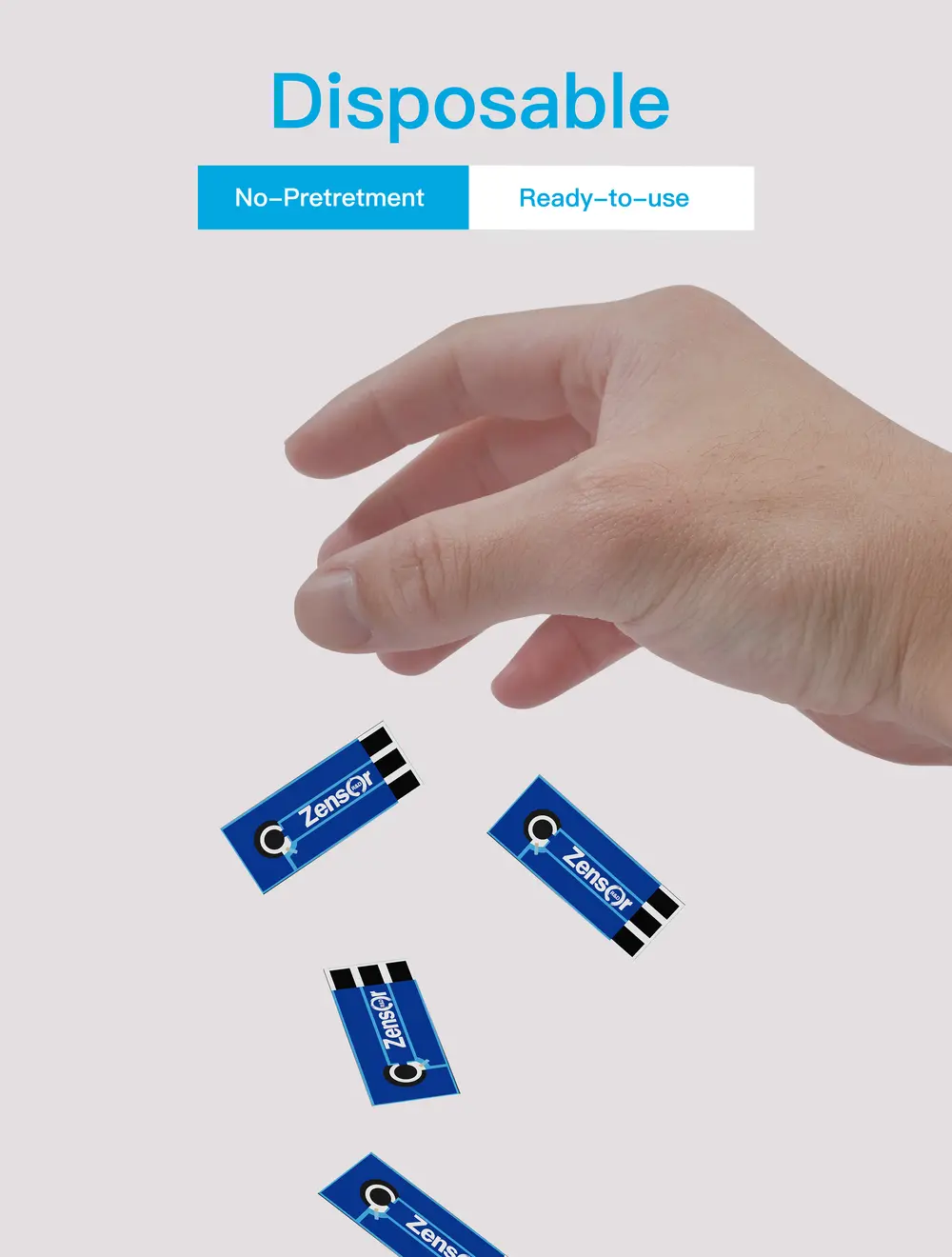

我們將玻碳工作電極,參考電極,對電極整合到一隻拋棄式電極上,只需幾個微升即可完成測試。對於珍貴樣品或是取樣量非常少的電化學測試,網版印刷電極都是完美的解決方案。生物傳感器檢測的樣品通常成分複雜,其中包含不容易清潔或會污染電極表面的蛋白質,粘性物質等。無論是實驗室的研究還是產品開發,拋棄式的電極設計可以讓每一次的檢測更方便、更準確

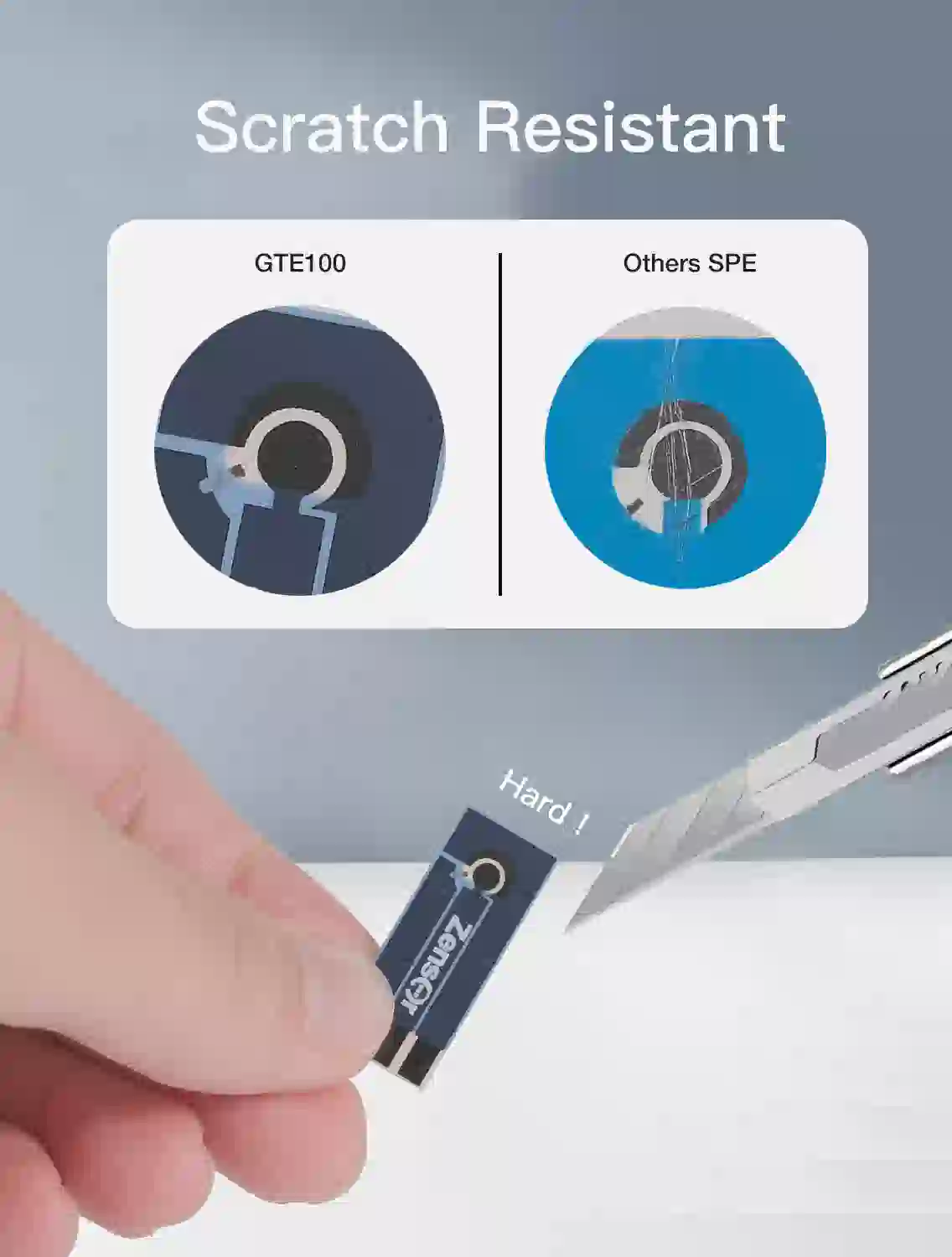

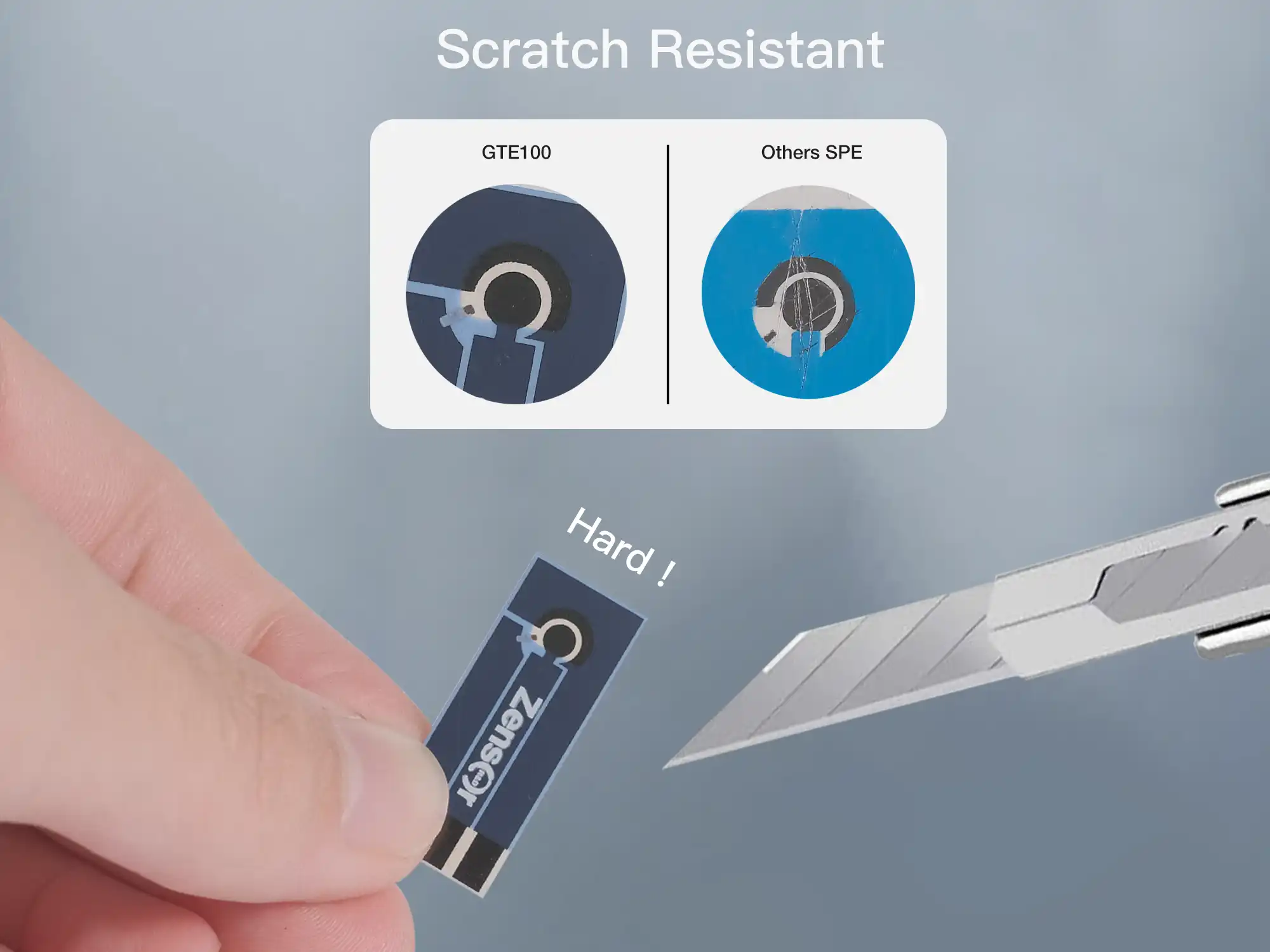

化學氣相沉積的方式可將玻碳薄膜在不使用導電銀膠打底的狀況下直接沉積在氧化鋁板底材上,可對抗修飾電極時因不當操作而刮傷表,也可適用於在含有雜質的流動體系中檢測,且沒有銀穿透洩露的顧慮。提供更耐用的電極選擇
玻碳薄膜是和石墨烯電極材料,碳納米管修飾電極一樣都是常用的碳系電極材料。可以被廣泛應用於電分析,電催化,能量轉換,傳感器等技術的產品化。我們的氣相沉積技術可以提供穩定品質,可應用於產品化的量產。

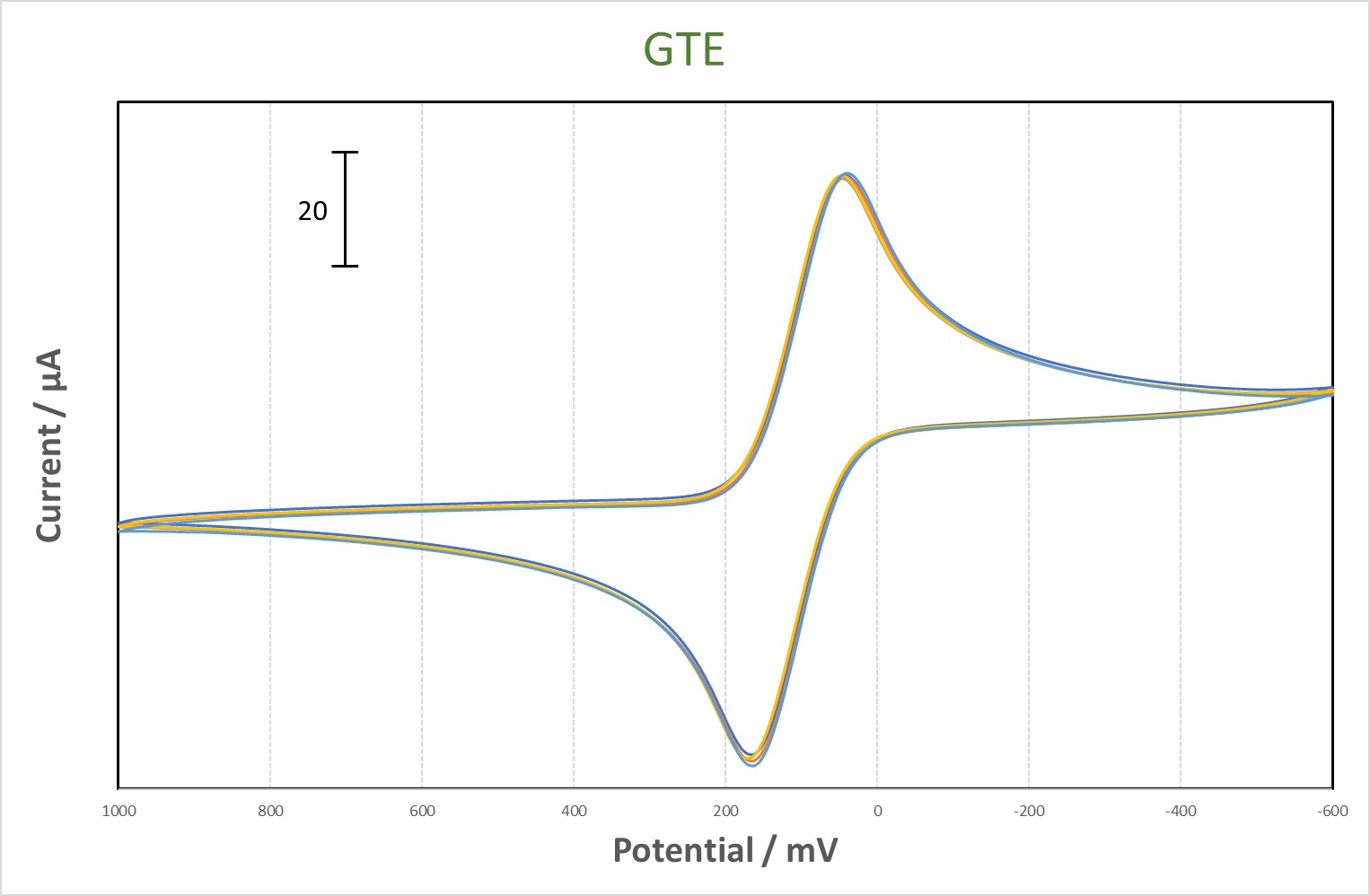

有機溶液-5mM Ferrocene in EC/DMC | Epa(mV) | Ipa (µA) | Epc (mV) | Ipc (µA) | ∆Ep (mV) |
n | 5 | 5 | 5 | 5 | 5 |
Mean | 155.5 | 55.8 | 29.8 | -55 | 125.7 |
RSD(%) | - | 1.44 | - | 2.22 | 2.33 |

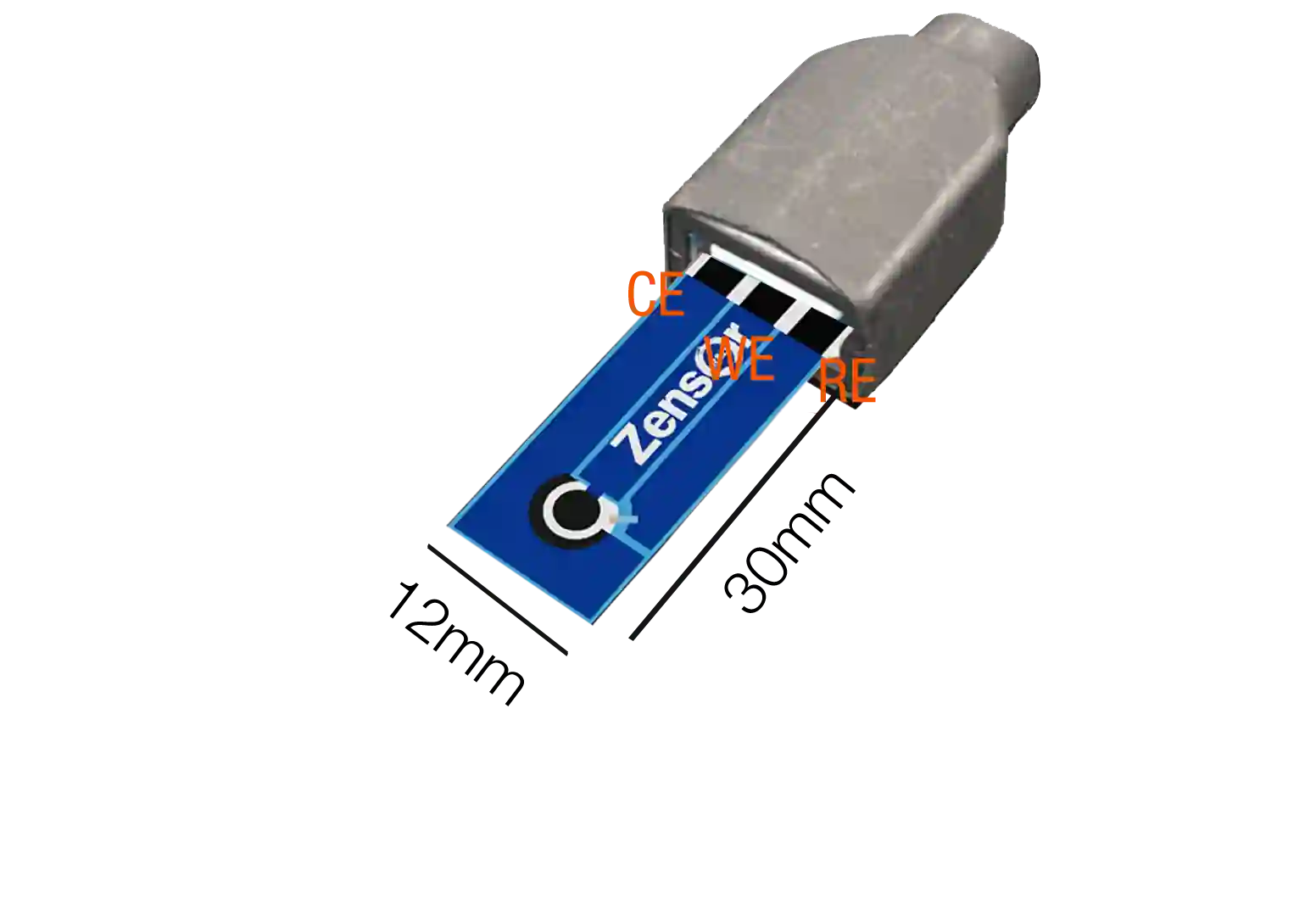

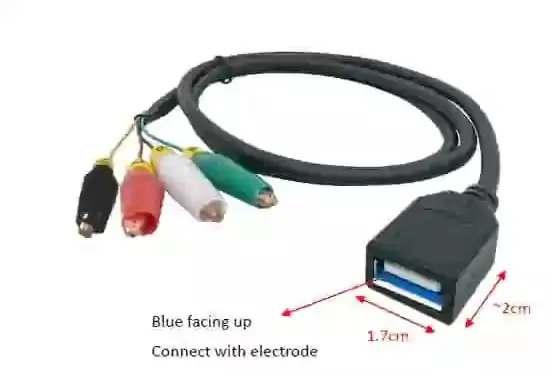

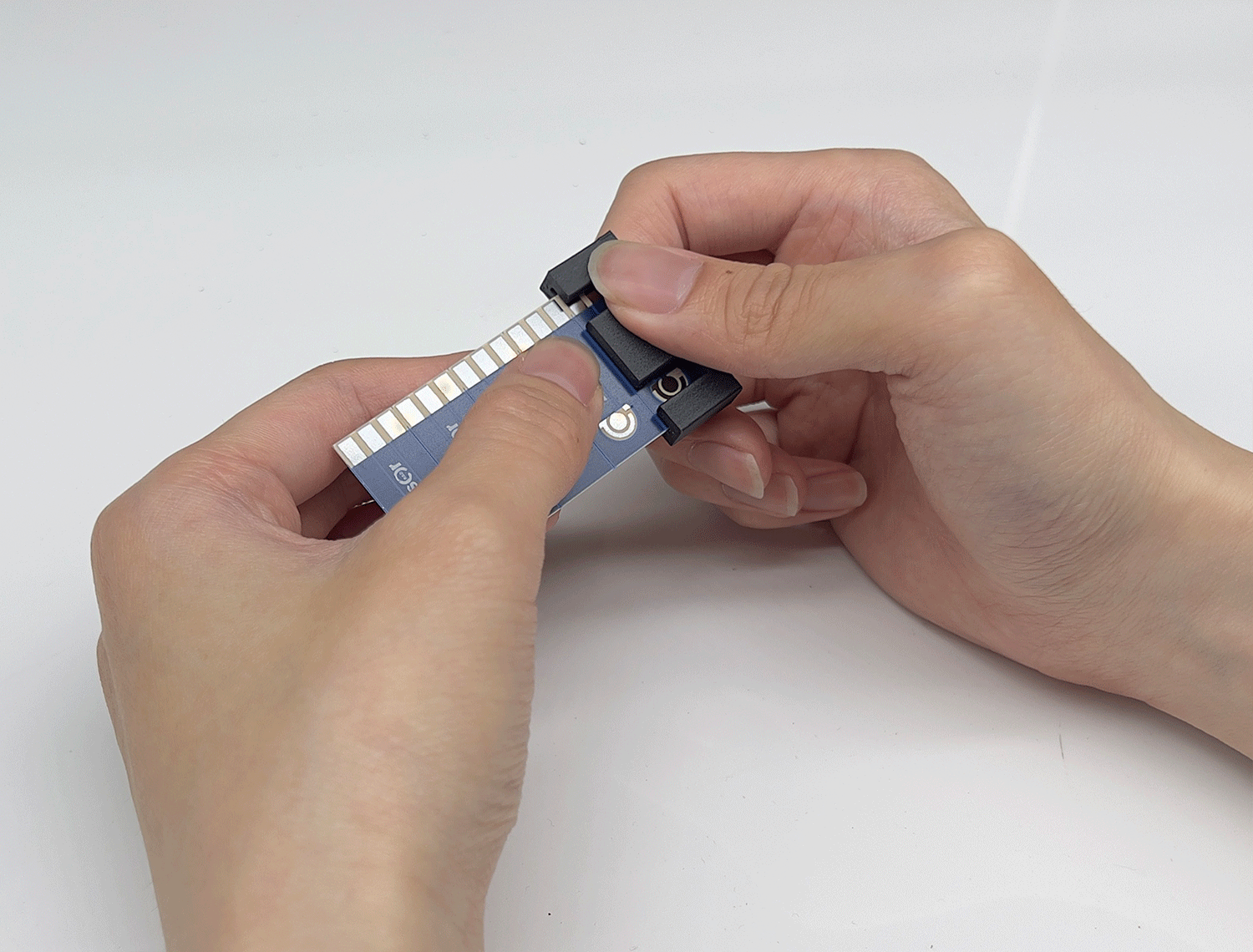

將鱷魚夾接口無縫轉接為網版印刷電極接口。特製版高效率傳輸線,量身訂製版精密金屬接口,接近零信號損失。連接線長度: 約1m。ECC100試用於所有ZensorSPE。

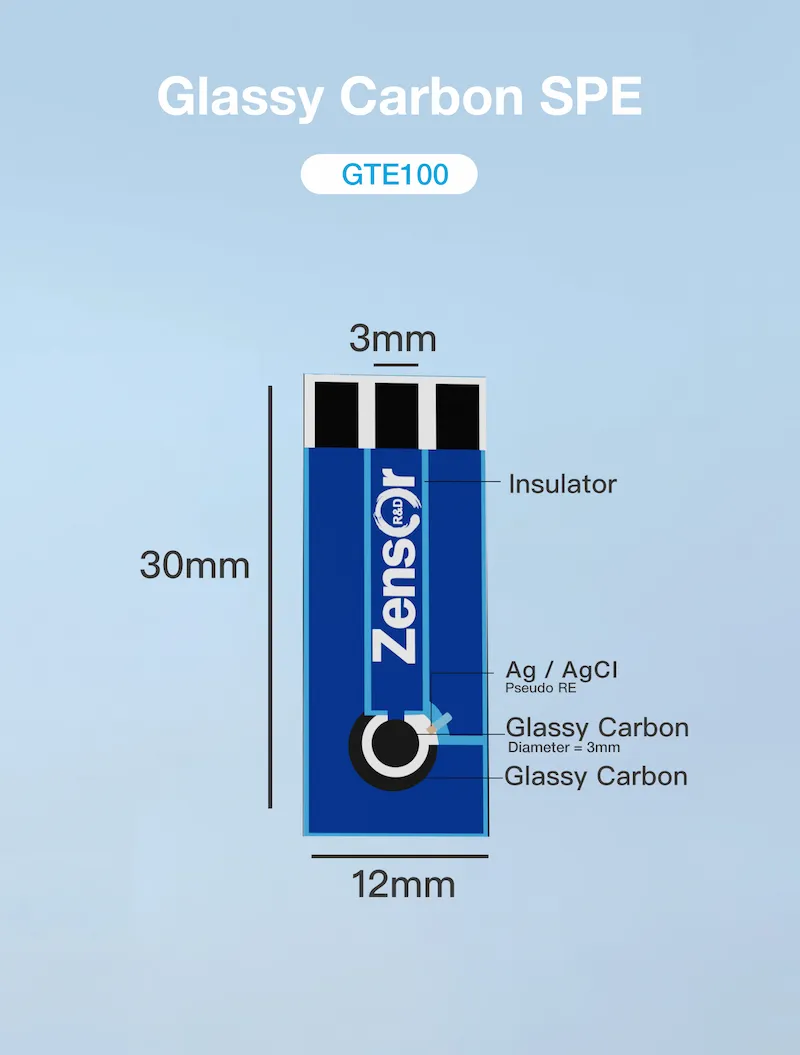

電極系統 | 三電極 |
---|---|
基板材質 | Al2O3 |
基板尺寸(mm*mm) | 12.0*30.0 |
工作電極(WE)材質 | Glassy Carbon |
工作電極(WE) 尺寸(mm) | D=3mm |
工作電極(WE)面積(mm2) | 7.1 |
參比電極(RE)材質 | Ag/AgCI Pseudo |
參比電極(RE)面積(mm2) | 0.1 |
輔助電極/對電極(CE)材質 | Glassy Carbon |
輔助電極/對電極(CE)面積(mm2) | 10.0 |
Screen printed electrodes/ SPE/絲網印刷電極/網版印刷電極

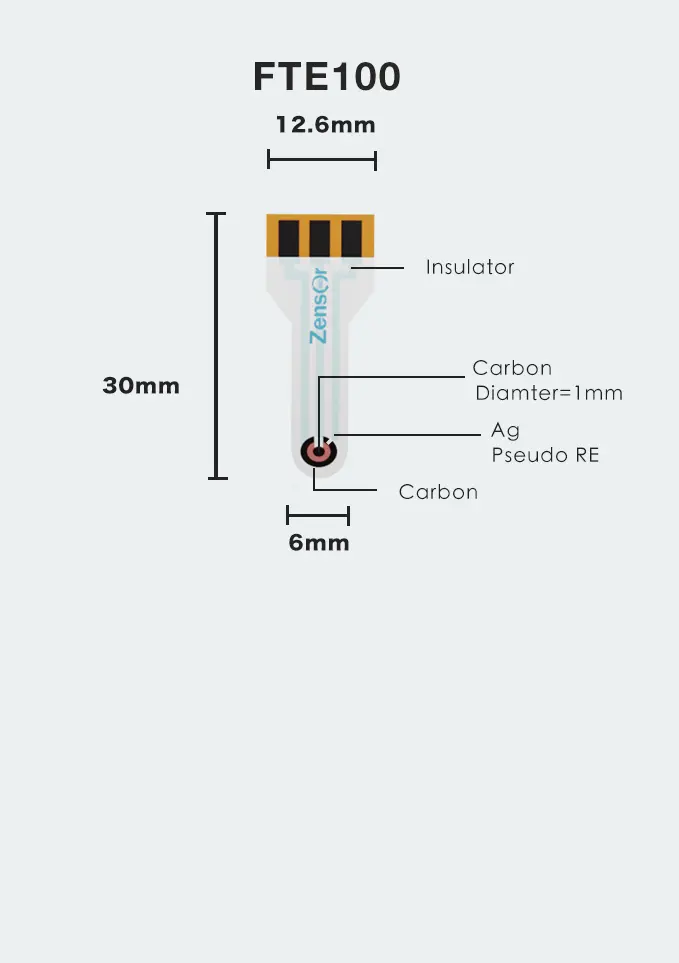

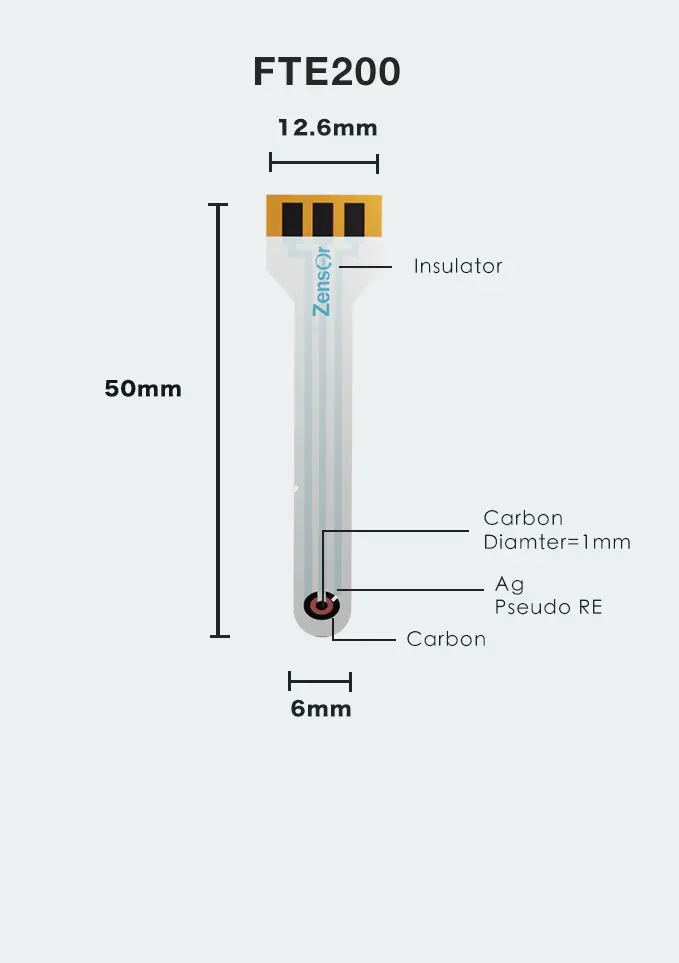

型號 | TE100 | TE200 | TE300 | GTE100 | FTE100 | FTE200 | FTE300 | SE100 | SE101 | SE102 | Ag100 |
---|---|---|---|---|---|---|---|---|---|---|---|
電極系統 | 三電極 | 三電極 | 三電極 | 三電極 | 三電極 | 三電極 | 三電極 | 單電極 | 單電極 | 單電極 | 單電極 |
基板材質 | PP | PP | PP | AI2O3 | PI | PI | PI | PP | PP | PP | PP |

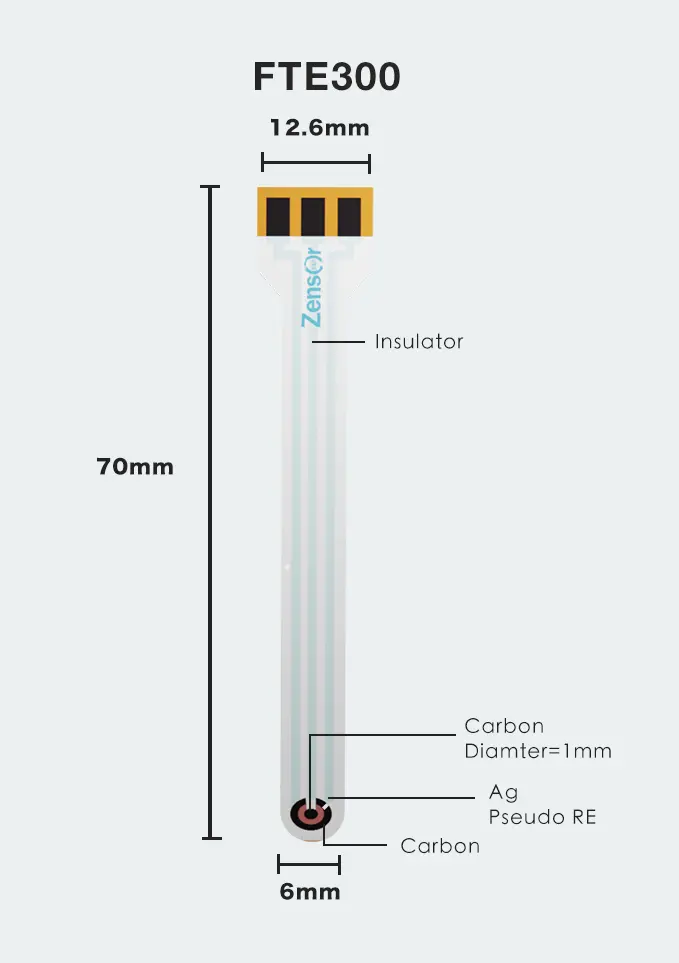

基板尺寸(mm*mm) | 12.6*50 | 12.6*50 | 12.6*30 | 12.0*30 | 12.6/6*30 | 12.6/6*50 | 12.6/6*70 | 12.6*50 | 12.6*50 | 12.6*50 | 12.6*50 |
工作電極(WE)材質 | Carbon | Carbon | Carbon | Glassy Carbon | Carbon | Carbon | Carbon | Carbon | Carbon | Carbon | Ag |
工作電極(WE) 尺寸(mm) | D=3mm | 2*1mm | D=3mm | D=3mm | D=1.0mm | D=1.0mm | D=1.0mm | D=5mm | D=3mm | D=1.5mm | D=5mm |
工作電極(WE)面積(mm2) | 7.1 | 2.0 | 7.1 | 7.1 | 0.79 | 0.79 | 0.79 | 19.6 | 7.1 | 1.8 | 19.6 |
參比電極(RE)材質 | Ag Pseudo | Ag Pseudo | Ag Pseudo | Ag/AgCI Pseudo | Ag Pseudo | Ag Pseudo | Ag Pseudo | - | - | - | - |
參比電極(RE)面積(mm2) | 0.1 | 2.0 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 | - | - | - | - |
輔助電極/對電極(CE)材質 | Carbon | Carbon | Carbon | Glassy Carbon | Carbon | Carbon | Carbon | - | - | - | - |
輔助電極/對電極(CE)面積(mm2) | 10.6 | 4.0 | 10.6 | 10.0 | 3.05 | 3.05 | 3.05 | - | - | - | - |
Interdigitated electrodes/濺鍍電極
型號 | AUSE100 | AUTE100 | AUTE100AgCI | AUTE200 | AUTE200AgCI |
---|---|---|---|---|---|
電極系統 | 單電極 | 三電極 | 三電極 | 三電極 | 三電極 |
基板材質 | PC | PC | PC | PC | PC |
基板尺寸(mm*mm) | 12*50 | 12*50 | 12*50 | 12*50 | 12*50 |
工作電極(WE)材質 | 金 | 金 | 金 | 金 | 金 |
工作電極(WE) 尺寸(mm) | R=5mm | R=3mm | R=3mm | 2*1mm | 2*1mm |
工作電極(WE) 面積(mm2) | 19.6 | 7.1 | 7.1 | 2.0 | 2.0 |
參比電極(RE)材質 | - | 金 | AgCI | 金 | AgCI |
參比電極(RE)面積(mm2) | - | 1.0 | 1.0 | 2.0 | 2.0 |
輔助電極/對電極(CE)材質 | - | 金 | 金 | 金 | 金 |
輔助電極/對電極(CE)面積(mm2) | - | 10.6 | 10.6 | 4.0 | 4.0 |
