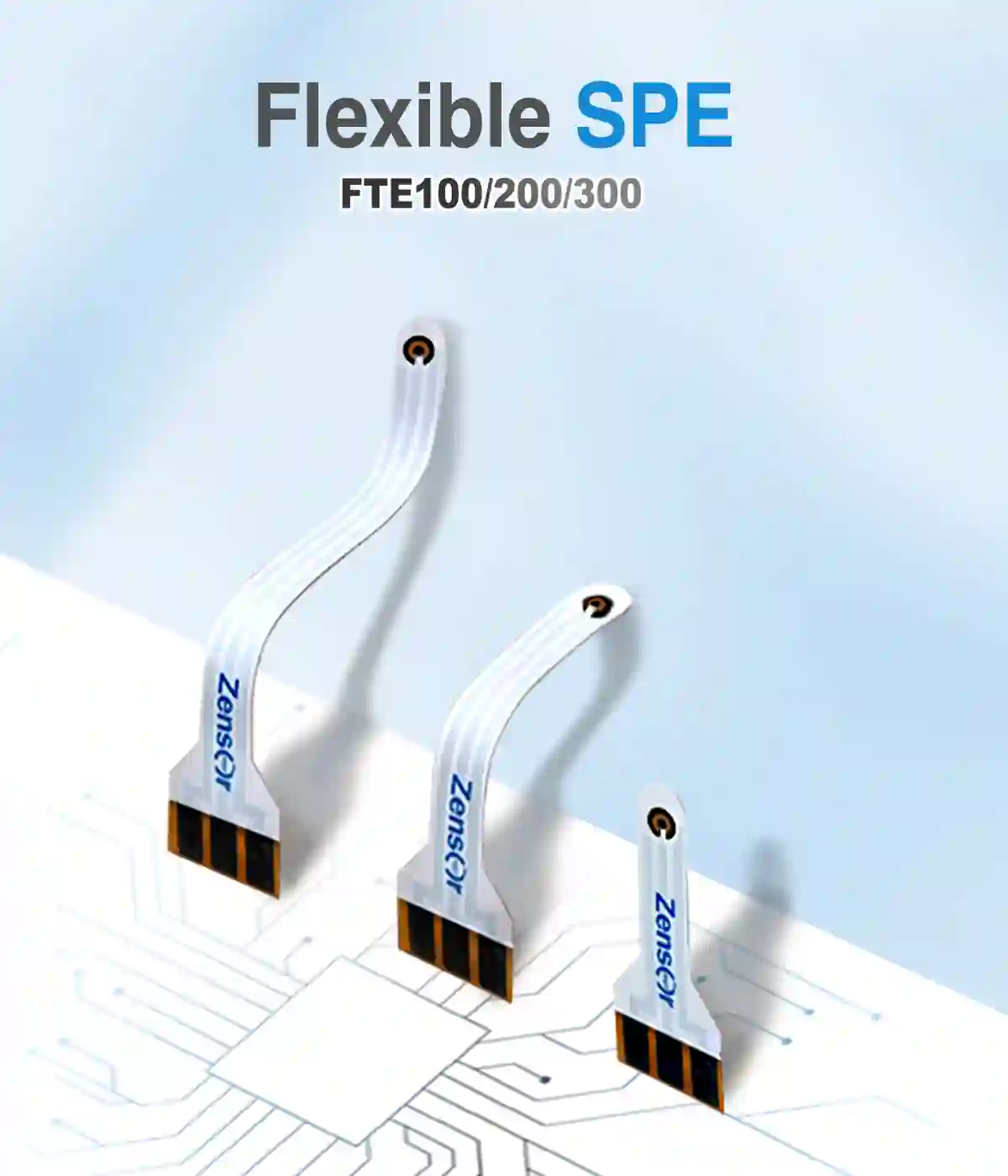

柔軟可隨意彎曲纏繞 拋棄式設計無需維護及預處理 PI材質生物相容性好 彎曲後電化學性能優異 客製化訂製服務
無須預處理和維護 性能優異，電極間的高重現性 多種材質和規格 客製化訂製服務柔性拋棄式網版印刷電極材質為DuPont™ polyimide (PI)，柔軟可以輕鬆地彎曲和纏繞以適應各種形狀和尺寸的物體表面、器官或組織。可以在實驗室或醫療領域開發生物傳感器的應用中發揮更大的靈活性和適用性。

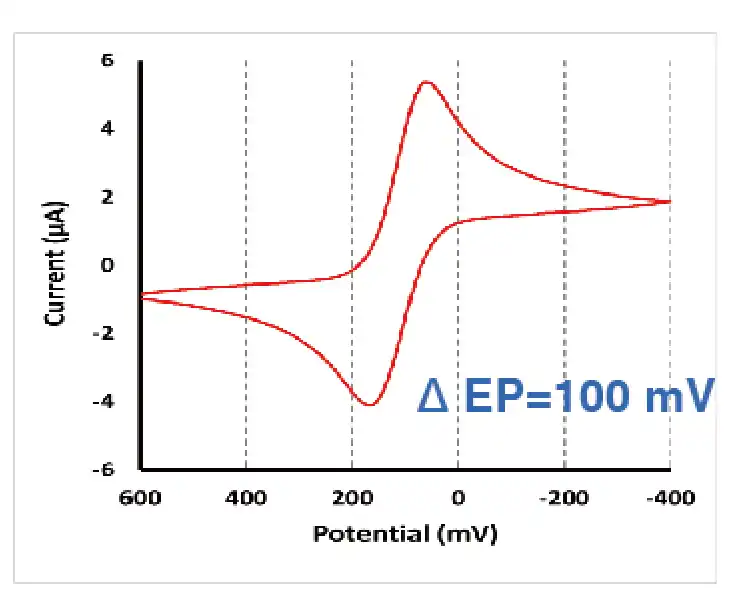

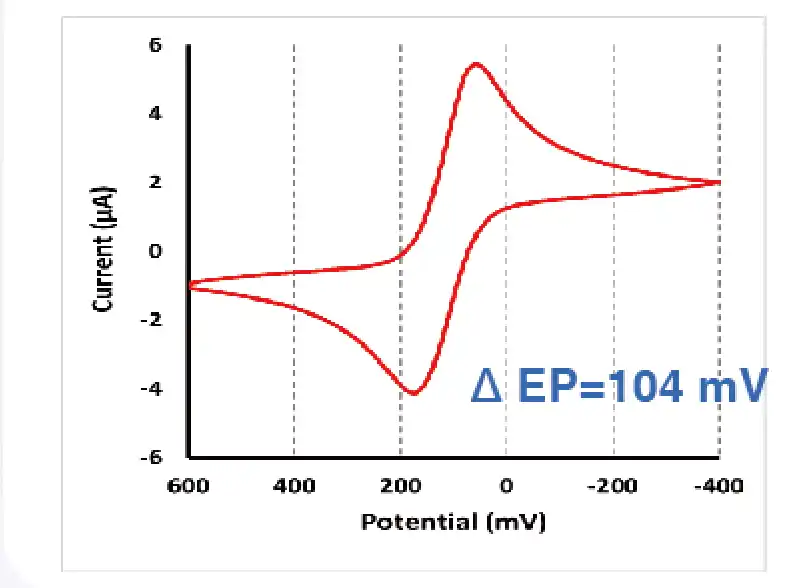

我們的網版印刷產線具有高規格品質管理系統，這讓每一隻拋棄式網版印刷柔性電極具有優秀的電化學性能和小於5%的批間差。這意味著在不同的實驗過程中，使用Zensor開發的柔性電極可以得到非常穩定和可重複的結果。適用於實驗室或醫療應用領域開發生物傳感器。

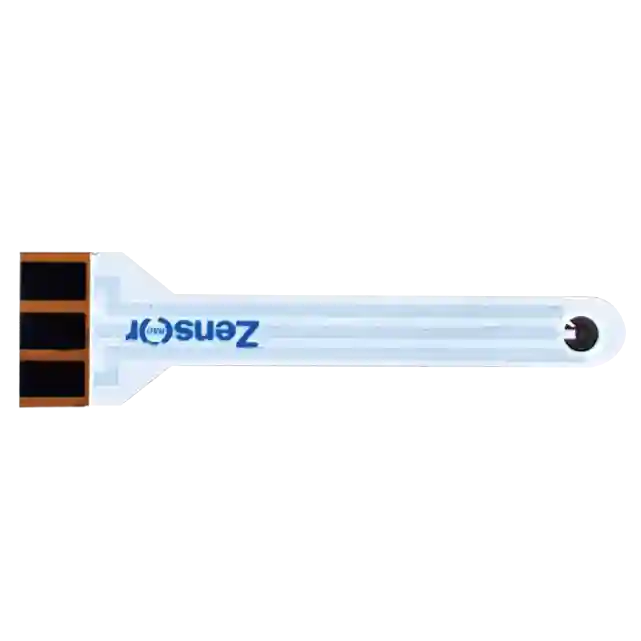

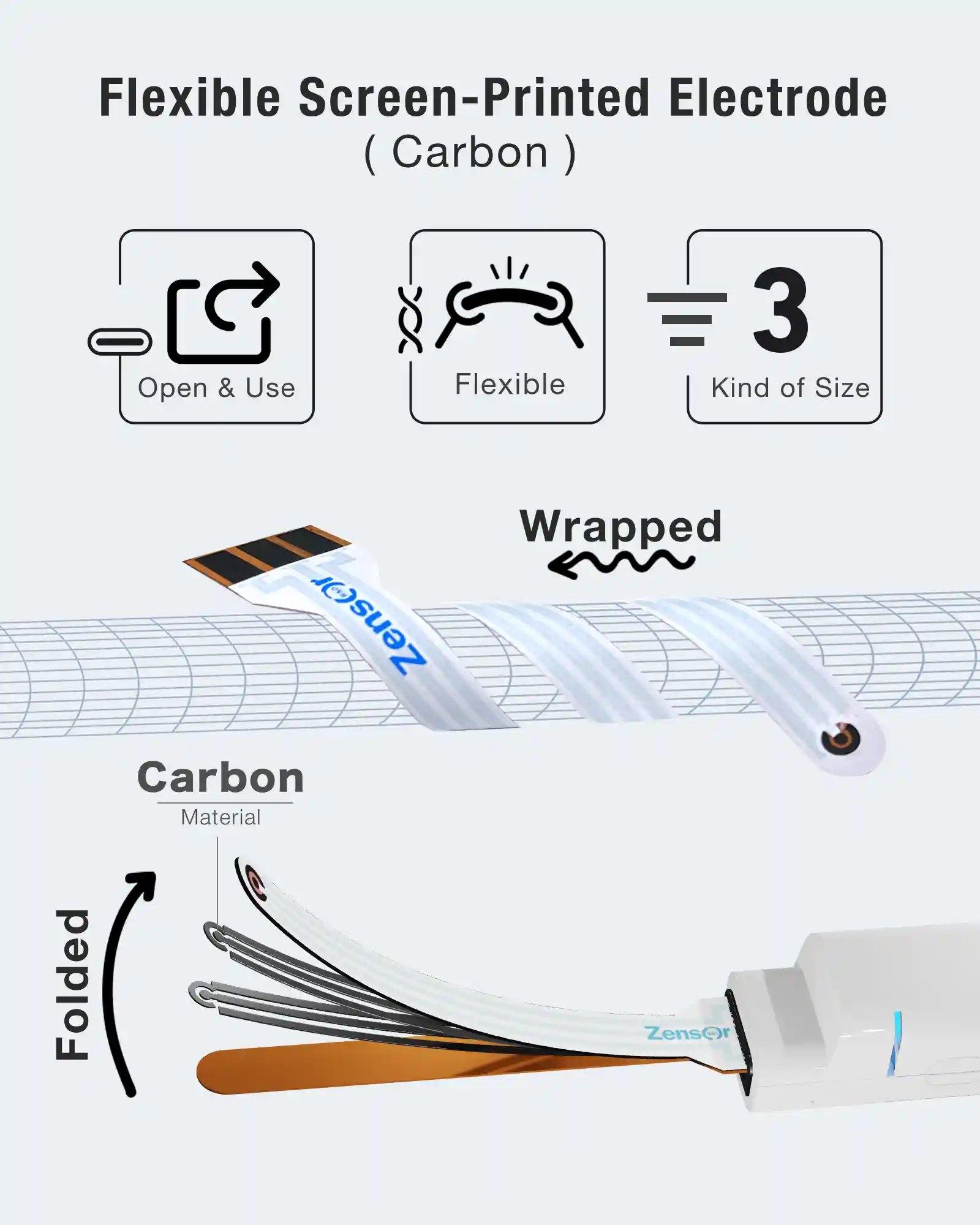

平放

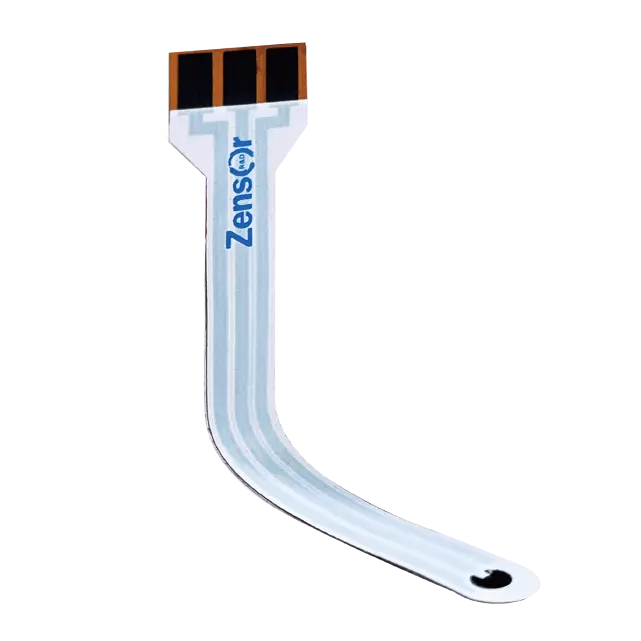

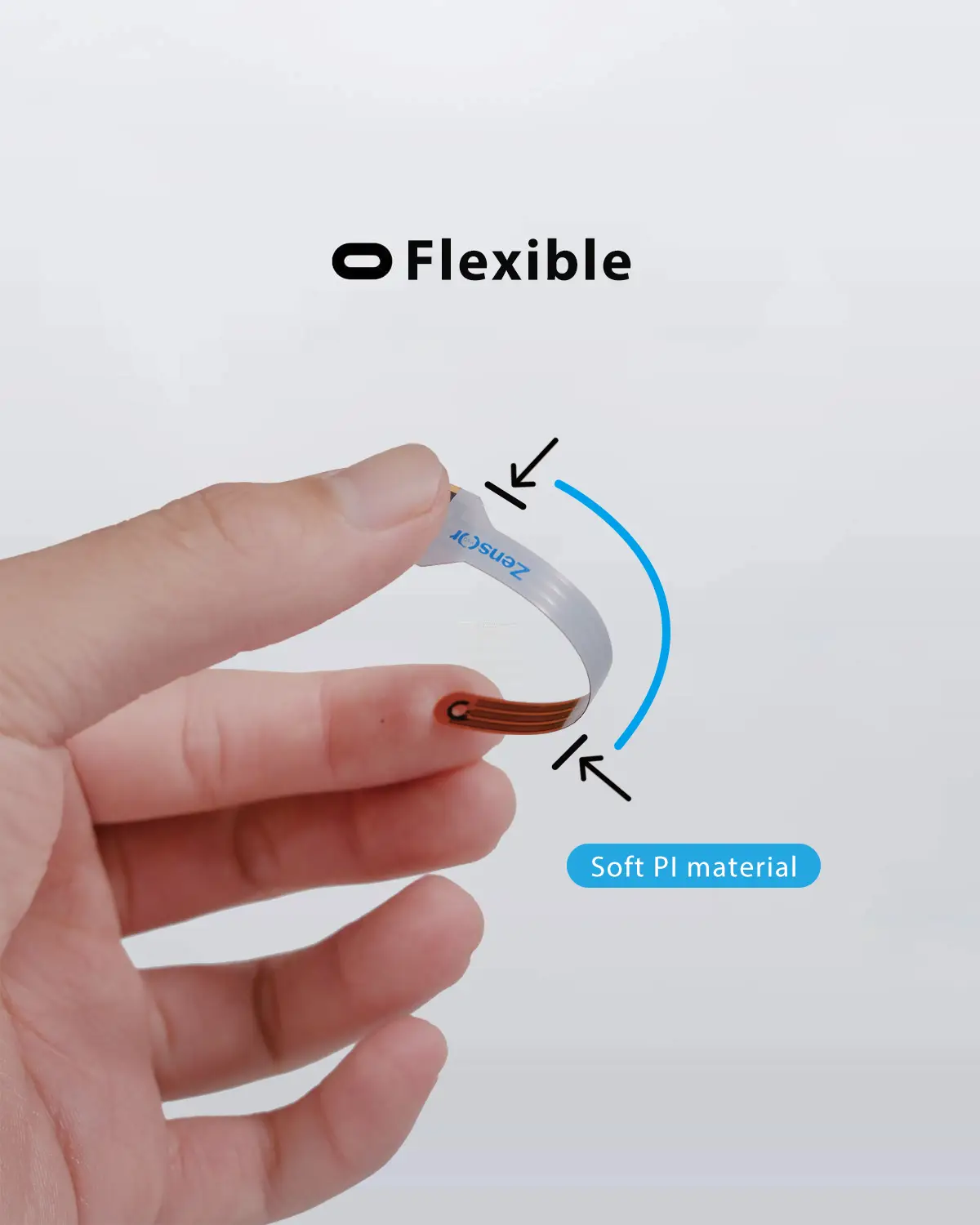

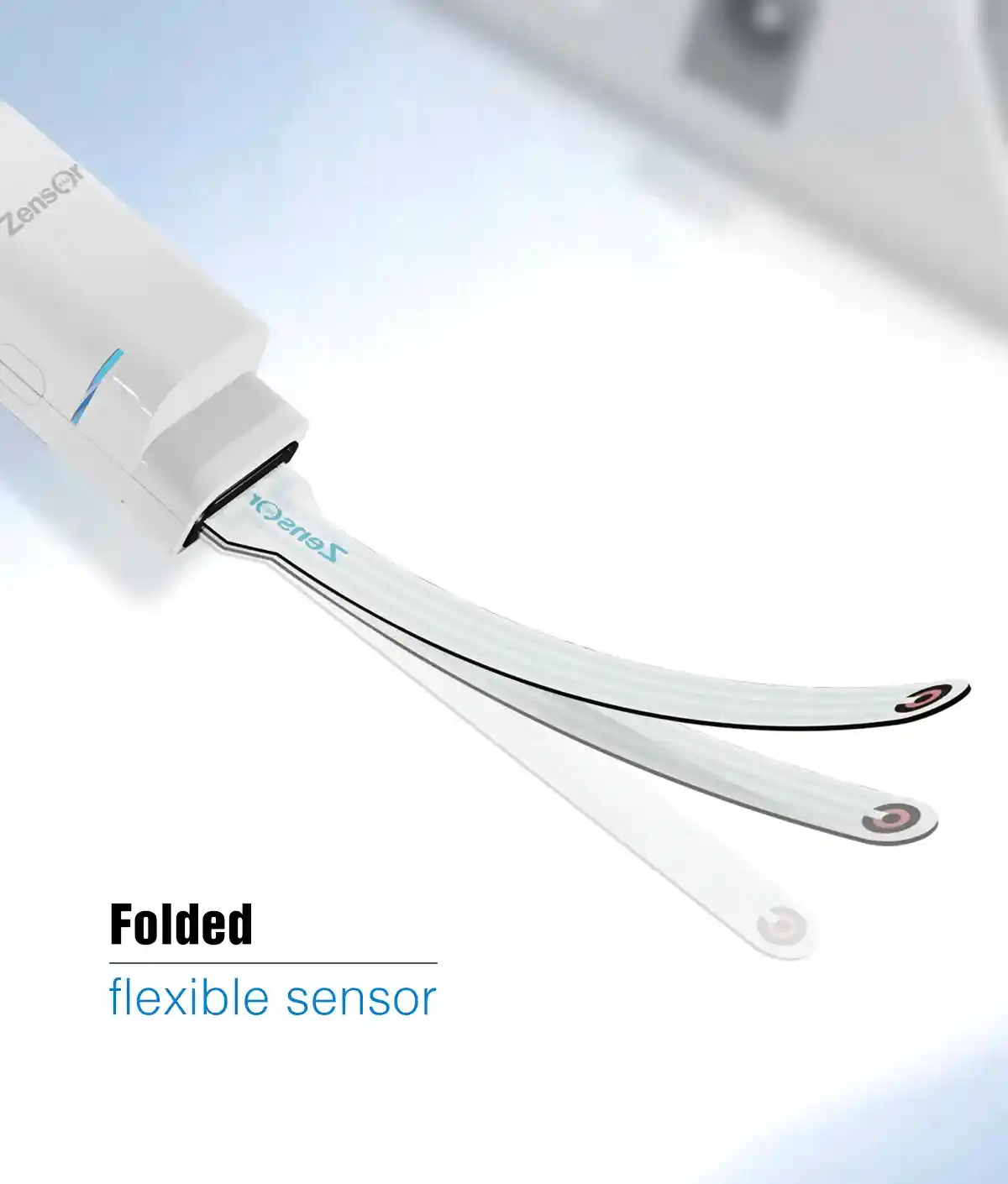

彎曲

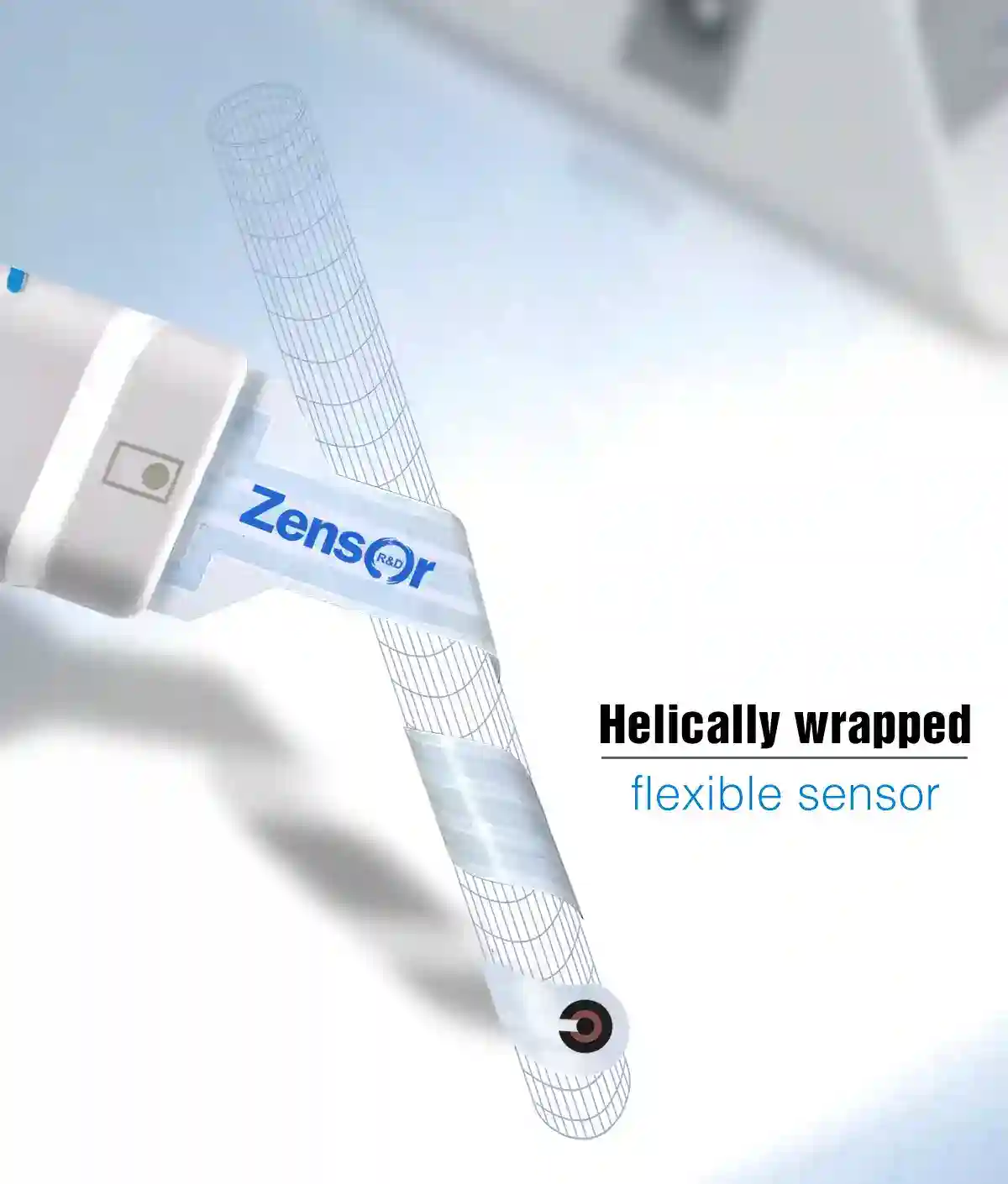

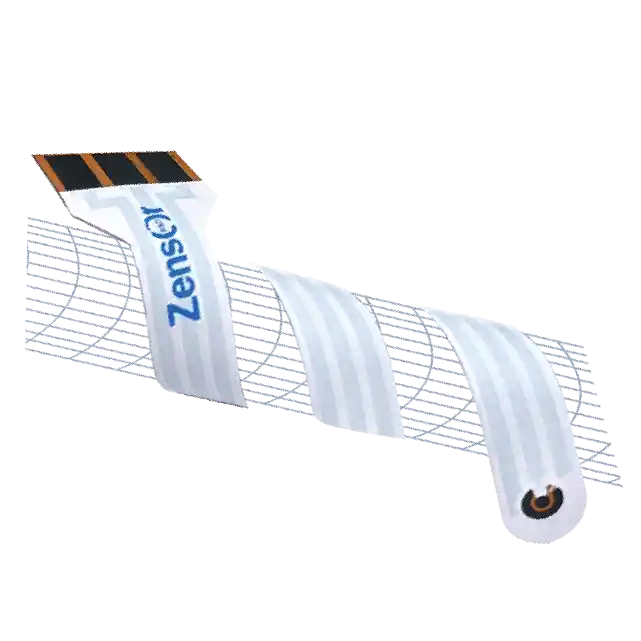

纏繞
柔性拋棄式網版印刷電極的基板材質為聚醯亞胺（Polyimide, PI）。PI具有優異的生物相容性這使得它成為一種非常適合生物傳感器使用的材質。

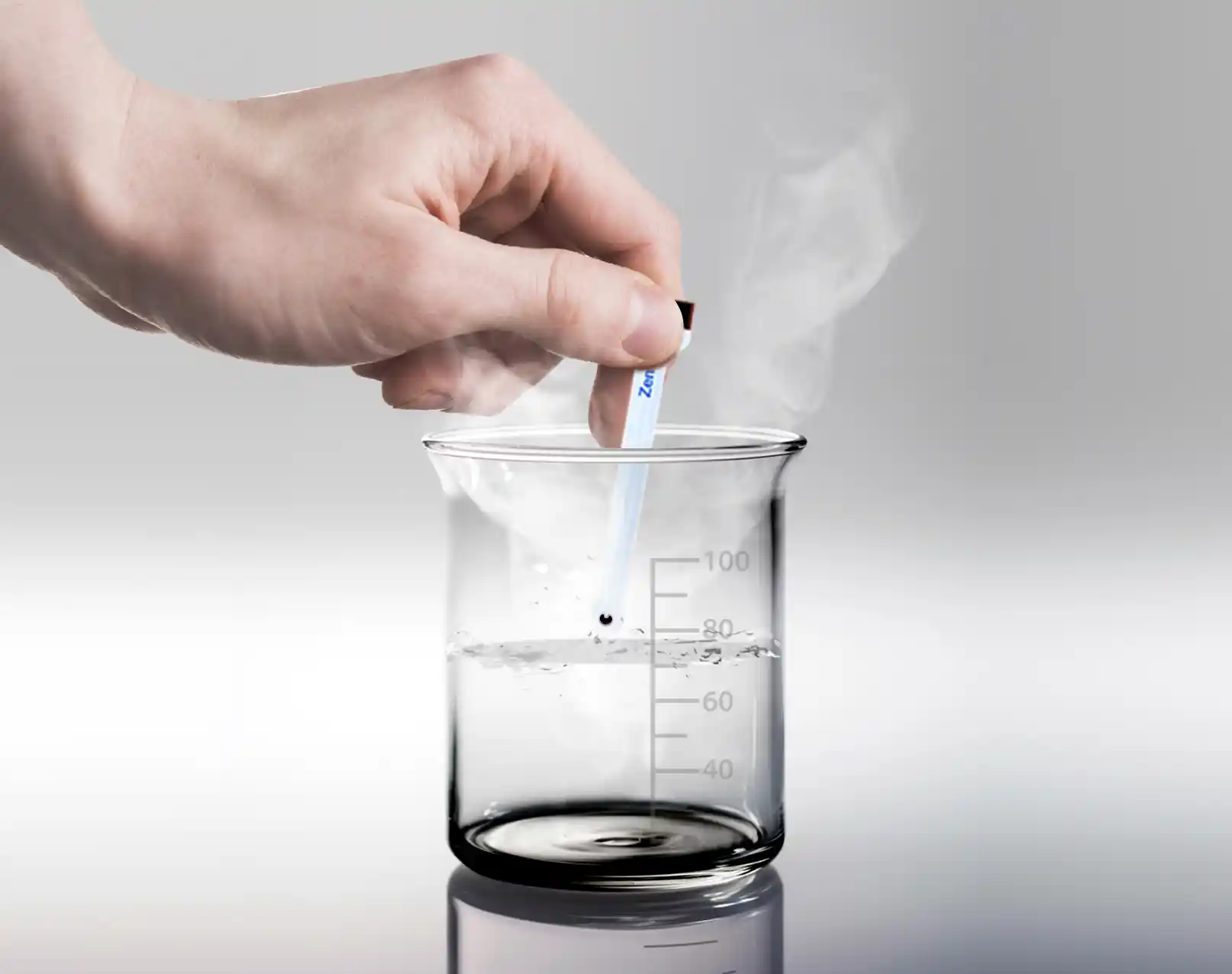

Polyimide材質相較於網版印刷電極常用的PE及PC材質具有更高的溫度穩定性

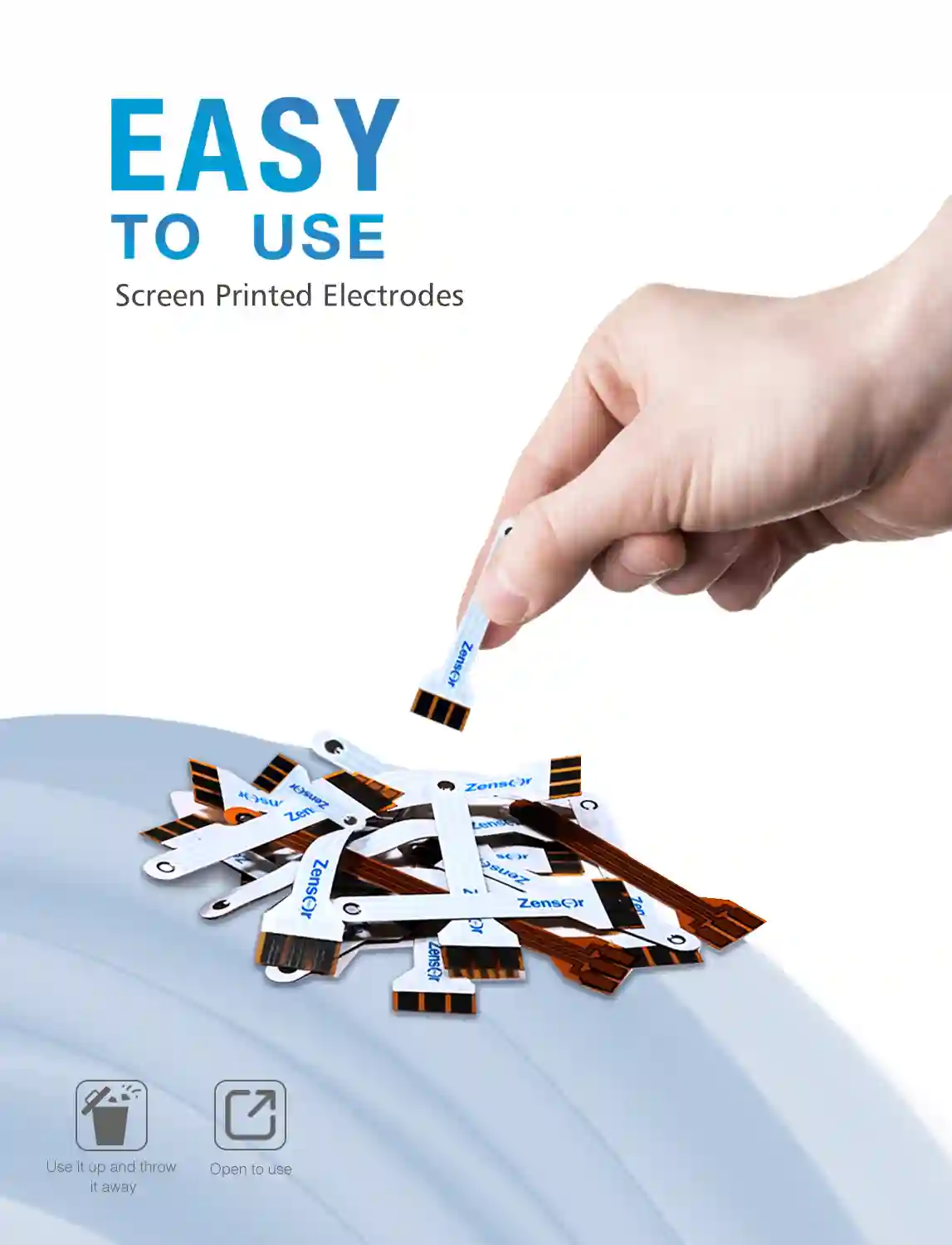

生物傳感器檢測的樣品通常成分複雜，其中包含不容易清潔或會污染電極表面的蛋白質，粘性物質等。無論是實驗室的研究還是產品開發，拋棄式的電極設計可以讓每一次的檢測更方便、更準確。
柔性拋棄式網版印刷電極可以應用於可穿戴式生物傳感器的開發。由於可穿戴的生物傳感器需粘附於人體或動物表面，在長時間活動的狀況下，可以提供舒適輕鬆的佩戴體驗，並同步且準確的提供實時的生物檢測信號。適用於汗液，分泌物檢測，可應用於非侵入式的檢測產品研發。

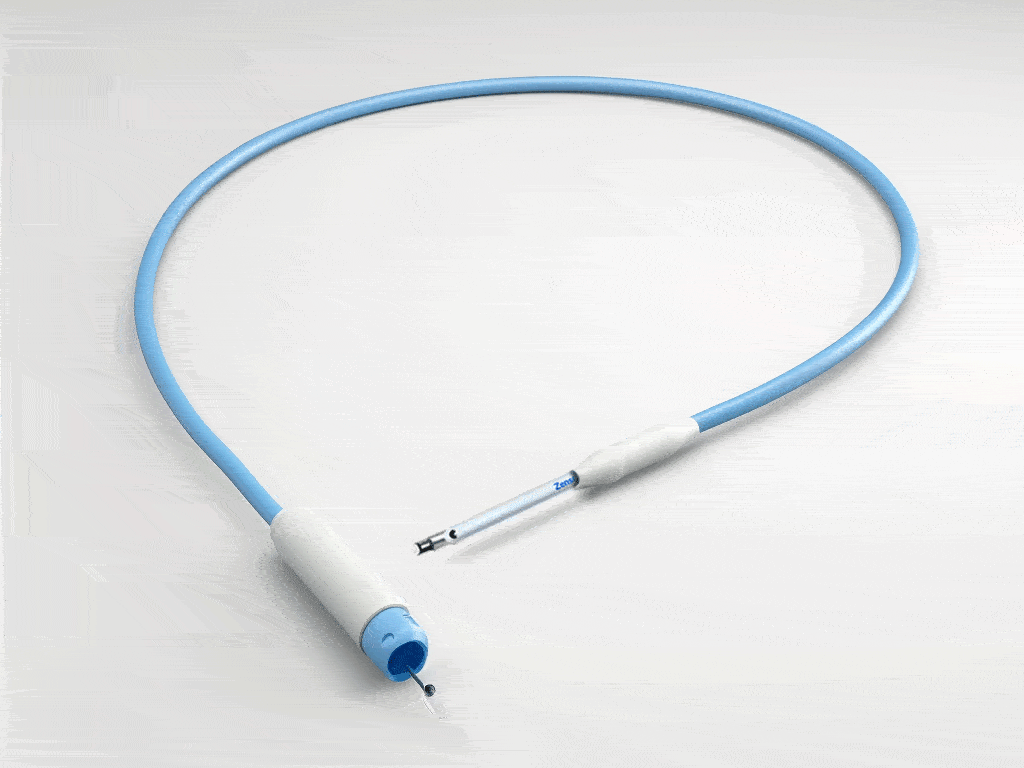

註：上圖僅為示意情境柔性電極通過搭配蛇管、探針或內視鏡系統，可建構管道探測電化學感測元件，或內視系統生物感測器，輕鬆取得狹小管道及空間的連續原位檢測。
柔性電極可直接適用於Zensor ECWP系列的無線電化學分析儀的接口。通過無線連接智能手機或電腦等設備。輕鬆建構單通道或多通道的模型機實驗平台，實現電極反應，信號測試，數據收集、傳輸和分析的快速整合，加快研發進程。

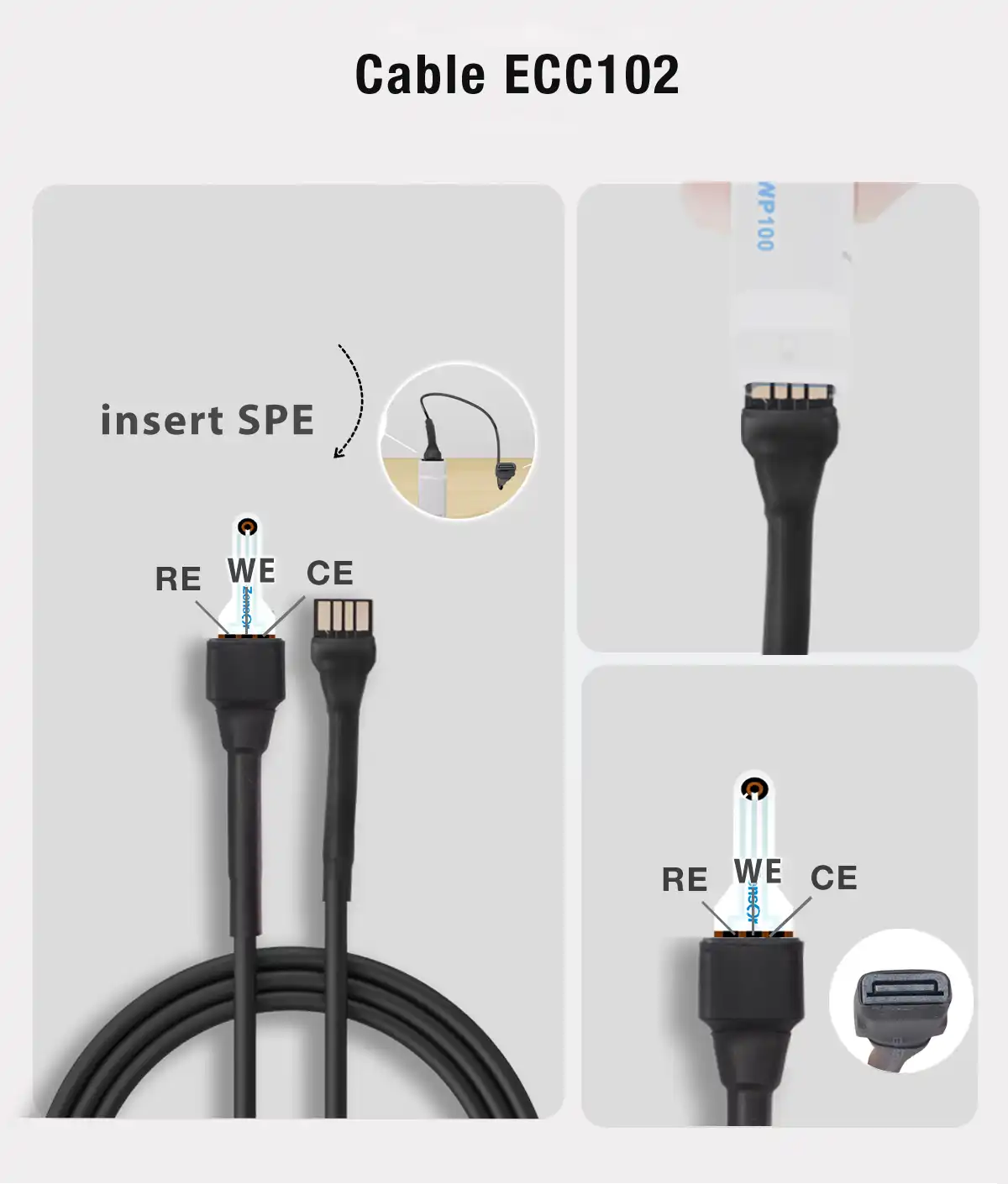

註：上圖僅為示意情境ECC102適用於ECWP和EIWP無線電化學分析儀 ECC102適用於ECWP和EIWP無線電化學分析儀

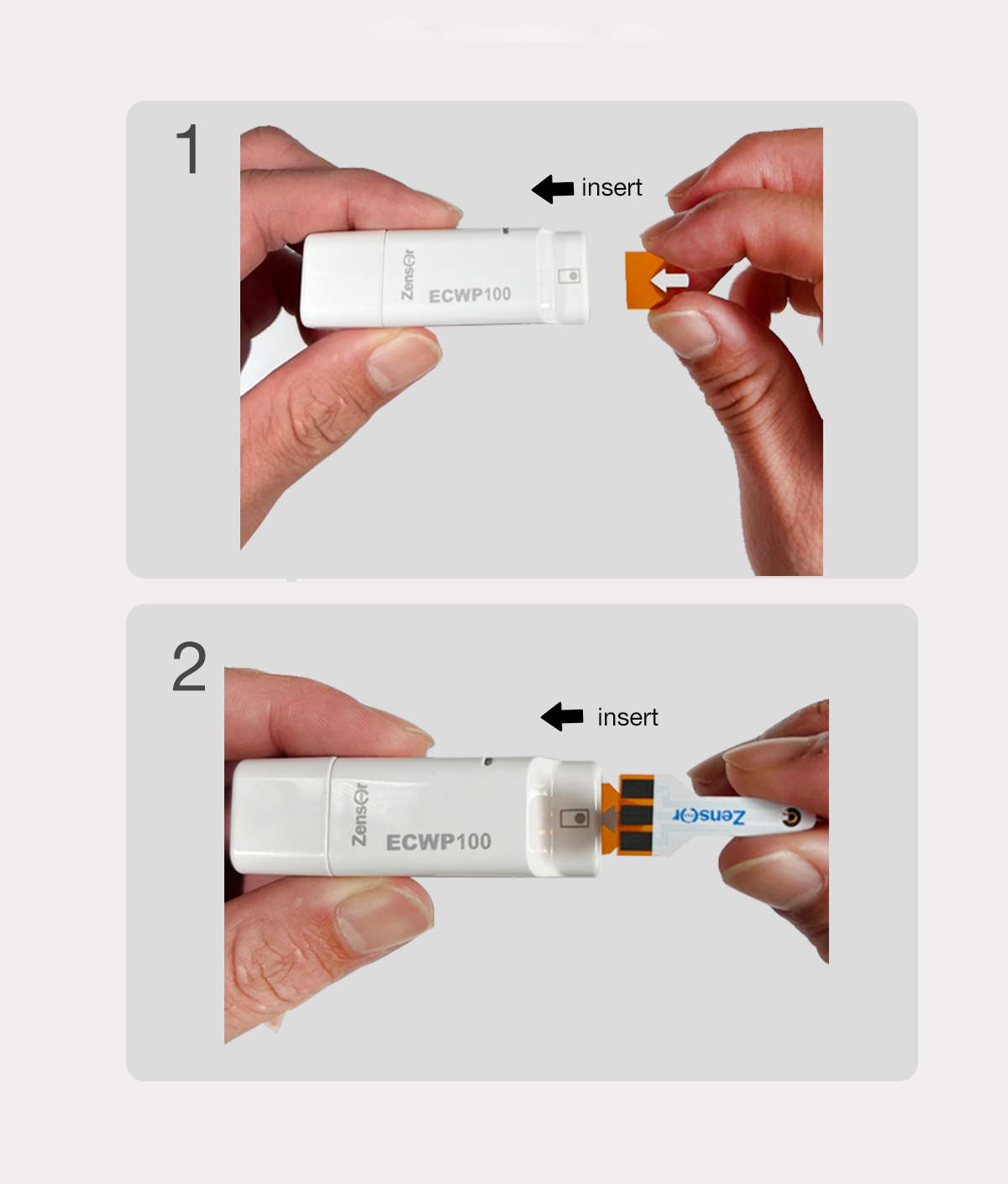

當使用柔性電極連接電化學分析儀或連接線，我們建議使用CG1輔助固定片。

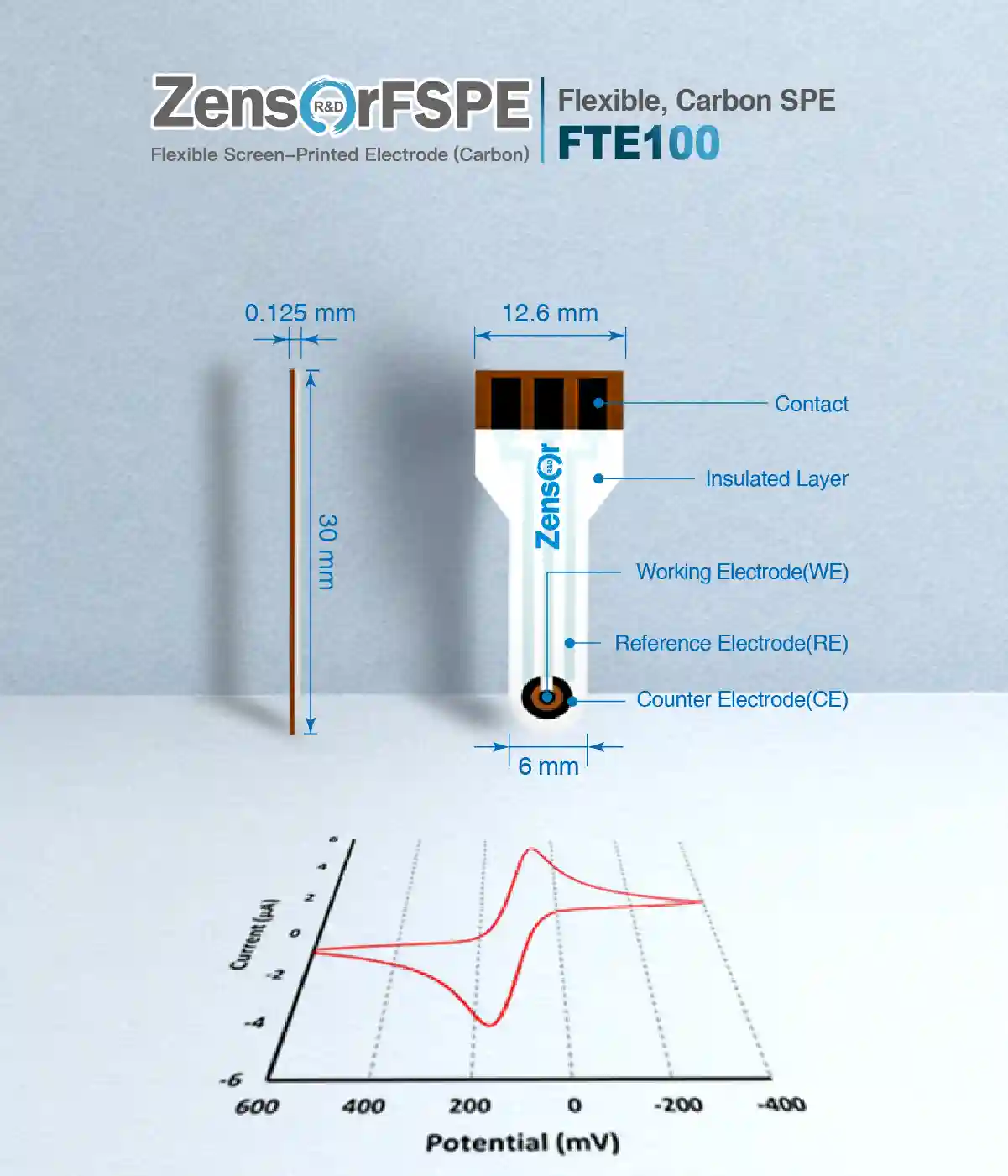

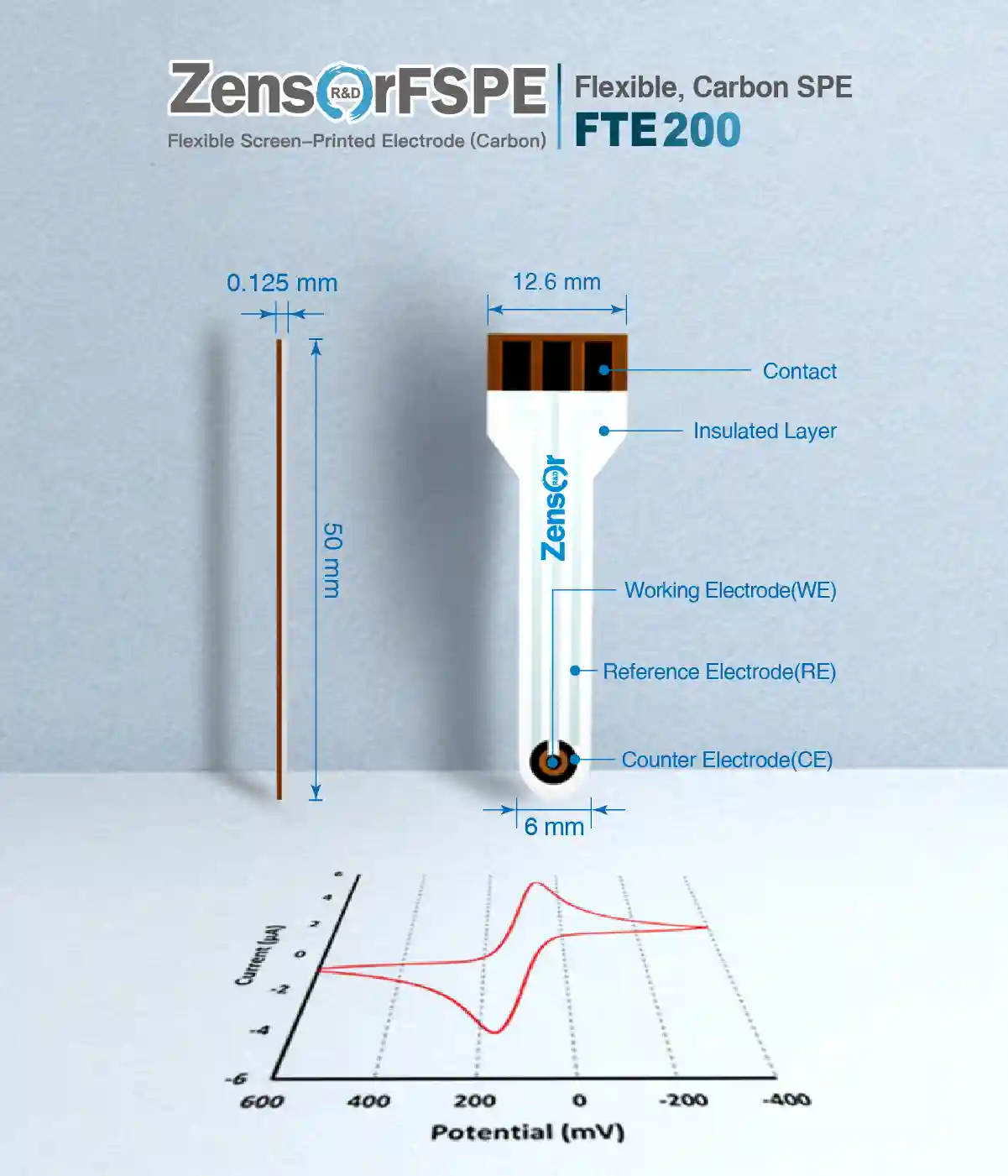

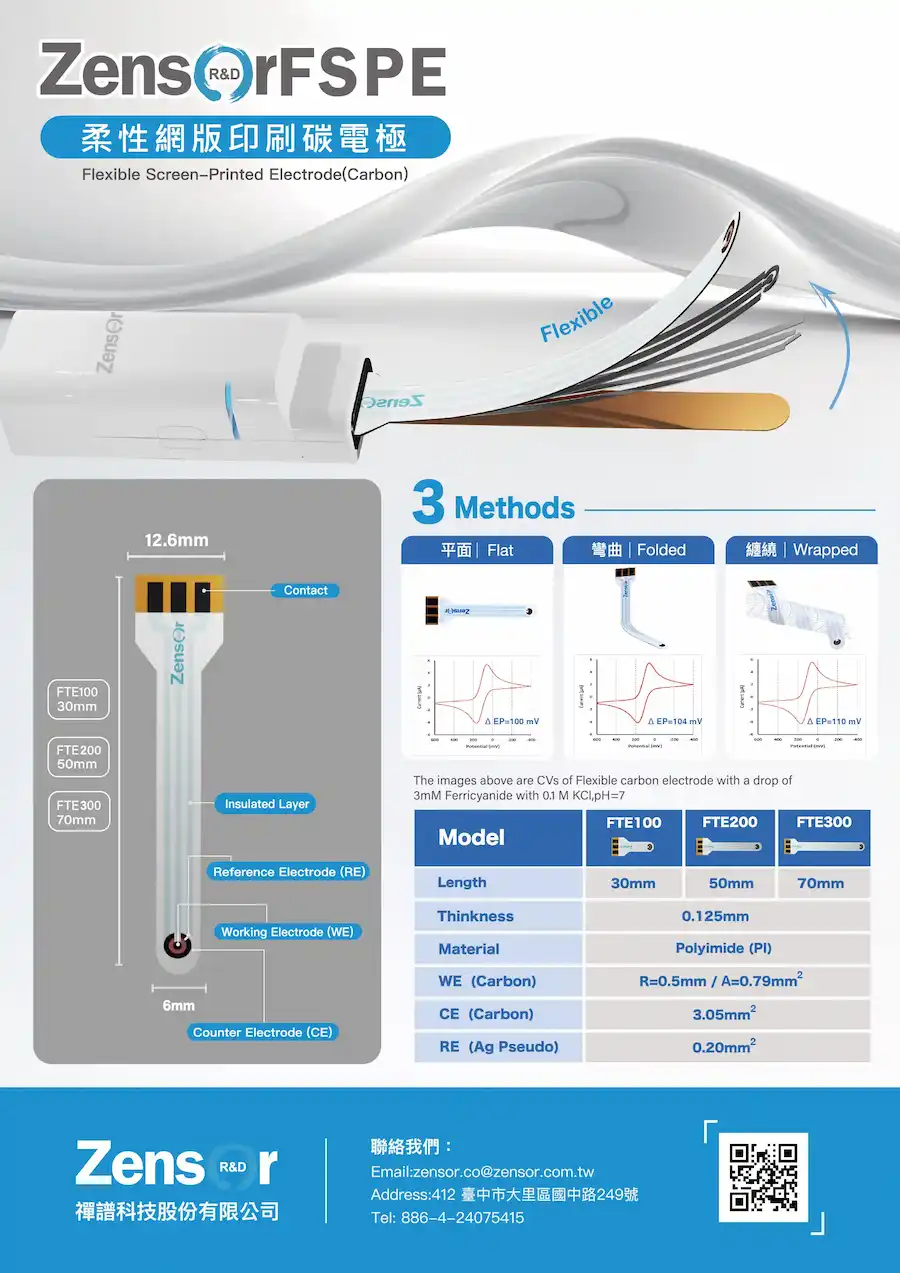

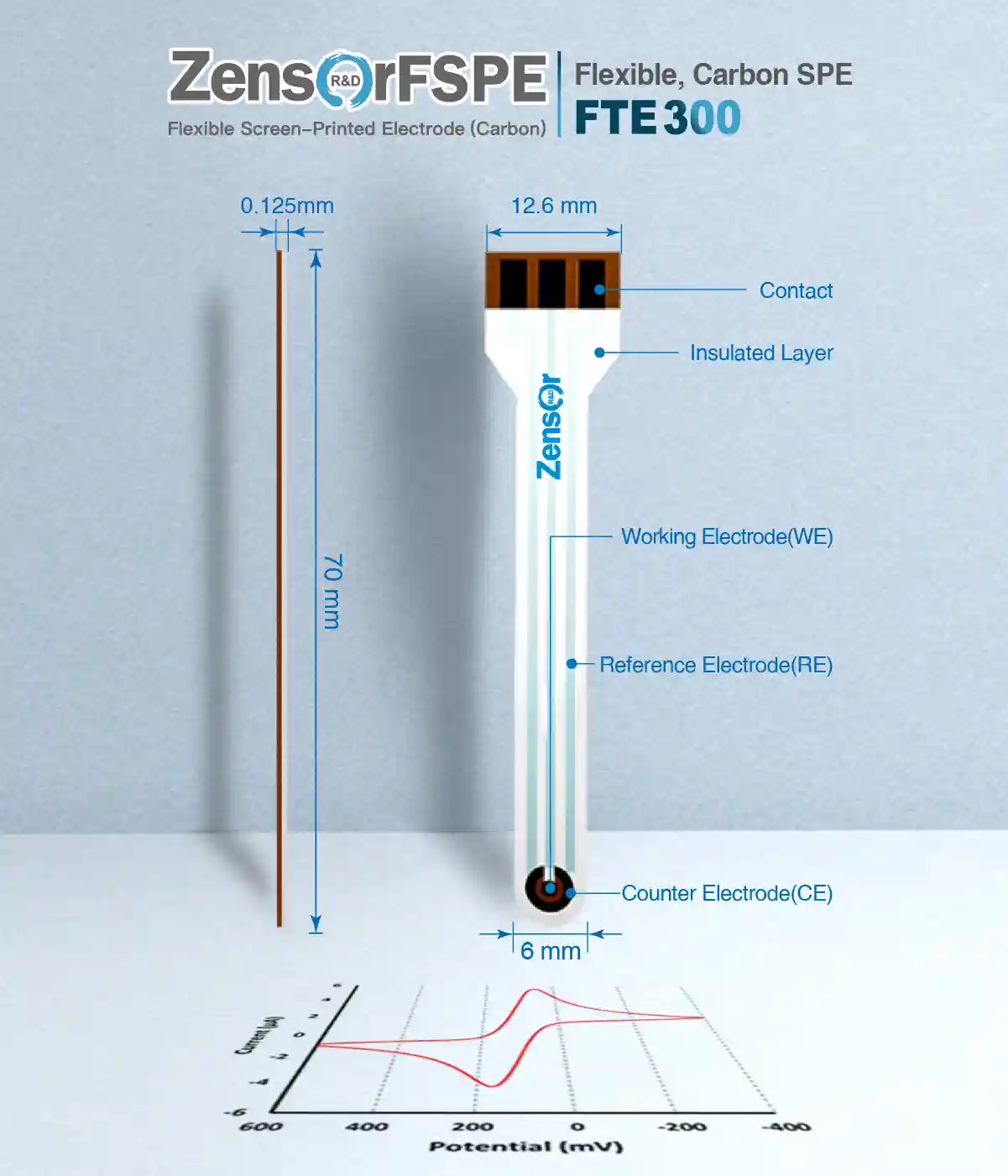

| Model | FTE100 | FTE200 | FTE300 |
|---|---|---|---|
| Length | 30mm | 50mm | 70mm |
| Thinkness | 0.125mm | 0.125mm | 0.125mm |
| Material | Polyimide (PI) | Polyimide (PI) | Polyimide (PI) |
| WE (Carbon) | R=0.5mm / A=0.79mm | R=0.5mm / A=0.79mm | R=0.5mm / A=0.79mm2 |
| CE (Carbon) | 3.05mm 2 | 3.05mm 2 | 3.05mm 2 |
| RE (Ag Pseudo) | 0.20mm 2 | 0.20mm 2 | 0.20mm 2 |
Screen printed electrodes/ SPE/絲網印刷電極/網版印刷電極
| 型號 | TE100 | TE200 | TE300 | GTE100 | FTE100 | FTE200 | FTE300 | SE100 | SE101 | SE102 | Ag100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 電極系統 | 三電極 | 三電極 | 三電極 | 三電極 | 三電極 | 三電極 | 三電極 | 單電極 | 單電極 | 單電極 | 單電極 |
| 基板材質 | PP | PP | PP | AI2O3 | PI | PI | PI | PP | PP | PP | PP |
| 基板尺寸(mm*mm) | 12.6*50 | 12.6*50 | 12.6*30 | 12.0*30 | 12.6/6*30 | 12.6/6*50 | 12.6/6*70 | 12.6*50 | 12.6*50 | 12.6*50 | 12.6*50 |
| 工作電極(WE)材質 | Carbon | Carbon | Carbon | Glassy Carbon | Carbon | Carbon | Carbon | Carbon | Carbon | Carbon | Ag |
| 工作電極(WE) 尺寸(mm) | D=3mm | 2*1mm | D=3mm | D=3mm | D=1.0mm | D=1.0mm | D=1.0mm | D=5mm | D=3mm | D=1.5mm | D=5mm |
| 工作電極(WE)面積(mm2) | 7.1 | 2.0 | 7.1 | 7.1 | 0.79 | 0.79 | 0.79 | 19.6 | 7.1 | 1.8 | 19.6 |
| 參比電極(RE)材質 | Ag Pseudo | Ag Pseudo | Ag Pseudo | Ag Pseudo | Ag Pseudo | Ag Pseudo | Ag Pseudo | - | - | - | - |
| 參比電極(RE)面積(mm2) | 1.0 | 2.0 | 1.0 | 1.0 | 0.2 | 0.2 | 0.2 | - | - | - | - |
| 輔助電極/對電極(CE)材質 | Carbon | Carbon | Carbon | Glassy Carbon | Carbon | Carbon | Carbon | - | - | - | - |
| 輔助電極/對電極(CE)面積(mm2) | 10.6 | 4.0 | 10.6 | 10.0 | 3.05 | 3.05 | 3.05 | - | - | - | - |
Interdigitated electrodes/濺鍍電極
| 型號 | AUSE100 | AUTE100 | AUTE100AgCI | AUTE200 | AUTE200AgCI |
|---|---|---|---|---|---|
| 電極系統 | 單電極 | 三電極 | 三電極 | 三電極 | 三電極 |
| 基板材質 | PC | PC | PC | PC | PC |
| 基板尺寸(mm*mm) | 12*50 | 12*50 | 12*50 | 12*50 | 12*50 |
| 工作電極(WE)材質 | 金 | 金 | 金 | 金 | 金 |
| 工作電極(WE) 尺寸(mm) | R=5mm | R=3mm | R=3mm | 2*1mm | 2*1mm |
| 工作電極(WE) 面積(mm2) | 19.6 | 7.1 | 7.1 | 2.0 | 2.0 |
| 參比電極(RE)材質 | - | 金 | AgCI | 金 | AgCI |
| 參比電極(RE)面積(mm2) | - | 1.0 | 1.0 | 2.0 | 2.0 |
| 輔助電極/對電極(CE)材質 | - | 金 | 金 | 金 | 金 |
| 輔助電極/對電極(CE)面積(mm2) | - | 10.6 | 10.6 | 4.0 | 4.0 |
