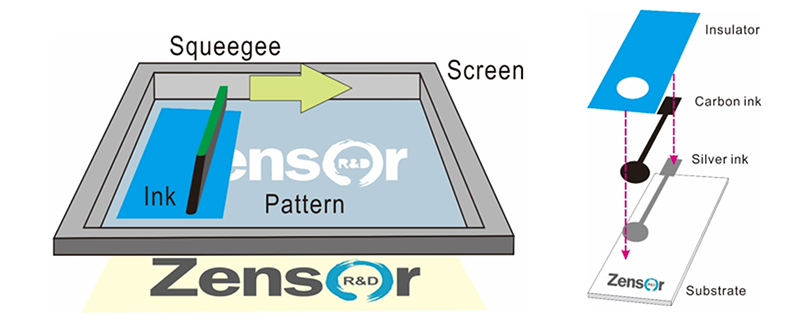

網版印刷電極(Screen-printed electrodes,SPE)是20世紀很重要的一項發明產品，在電分析化學領域中，此項產品改變了傳統拋光電極的實驗使用方式，從需要拋光到可拋棄式電極增進了研究速度與能量。網版印刷技術是利用一具有細微孔洞的網版，將油墨擠壓透過網版而印製在目標載體上，因此可設計印刷特定形狀與大小，一般印製的油墨線寬介於100 μm與數個毫米之間，厚度則最薄約為10 μm。感測器領域中廣為應用的產品莫非血糖感測器不可，其供應著全世界最大的醫療器材市場以協助糖尿病患得以維持健康的身體狀態。除此之外，網版印刷碳電極也被廣泛應用開發在生物感測器、環境檢測、食品安全、免疫分析、醫藥檢測及光電產品等領域當中。

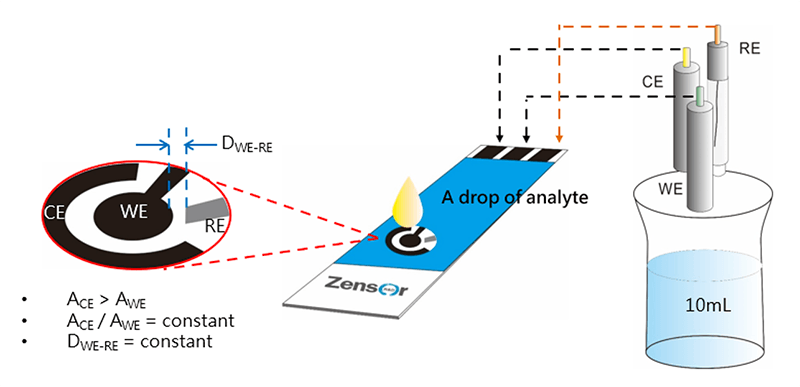

因為電極是作為電化學感測器中信號轉換的主要部分，化學反應後的電信號由電極傳輸並進行檢測。如何知道一支網版印刷碳電極是否品質良好是使用者必須知道了解的，所以挑選網版印刷電極可以按照活性工作電極面積(electroactive surface area of working electrode)、異質速率常數(heterogeneous rate constant)及氧化還原電位差(peak to peak separation of redox system)等重要性指標進行評估

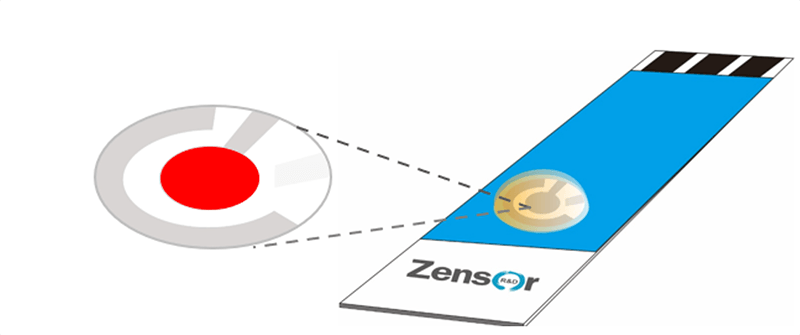

活性電極面積可藉由Randles-Sevčik方程式計算得出，採用的方法是掃描可逆氧化還原物質所得到的相關數據進行計算。由文獻中得知(1)，他們測試禪譜科技生產的網版印刷碳電極得到活性面積約為0.035 cm2，(1)活性面積越大，氧化還原訊號越大，對電化學分析的應用越好，因此各家廠商不以生產高活性面積的網版印刷碳電極為目標，但必須同時兼顧再現性良好的要求。
Ip = (2.65 × 105) n3/2 A C D1/2 υ1/2
異質速率常數可藉由Nicholson方法決定，方程式如下所示，電子轉移的標準速率常數是由氧化還原波峰與頻率所決定(1-4)，由文獻發表得知，禪譜科技生產的電極其異質速率常數約為2.5 X 10-4 ，速率常數越大，轉移速率越快，因此具有高電子轉移速率。(4)
Ip = (2.65 × 105) n3/2 A C D1/2 υ1/2

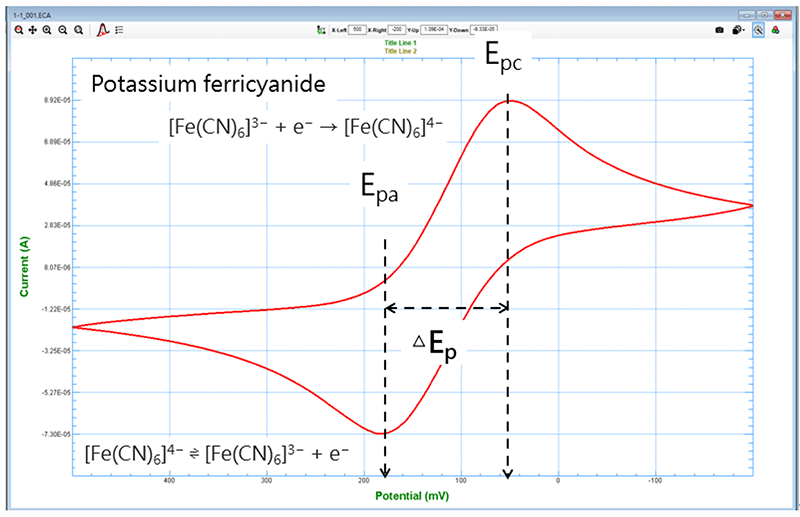

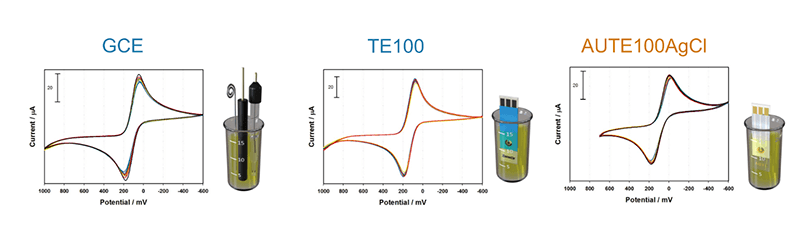

氧化還原電位差可用來計算電子轉移數目，一個電子的轉移造成的電位差(△Ep )理論上是59 mV，一般網版印刷碳電極測試出來的電位差約為116 mV，是一個良好的可逆系統。但是電位差容易受到接著劑成分與其比例、烘烤製作溫度及保存條件等因素影響，因此精準地控制上述條件是必須的。當電位差約接近時59 mV，如下頁圖譜所示，其可逆性越好，因此可依此來判定電極好壞。(1,2)
△Ep = Epa –Epc = 59 / n (mV)

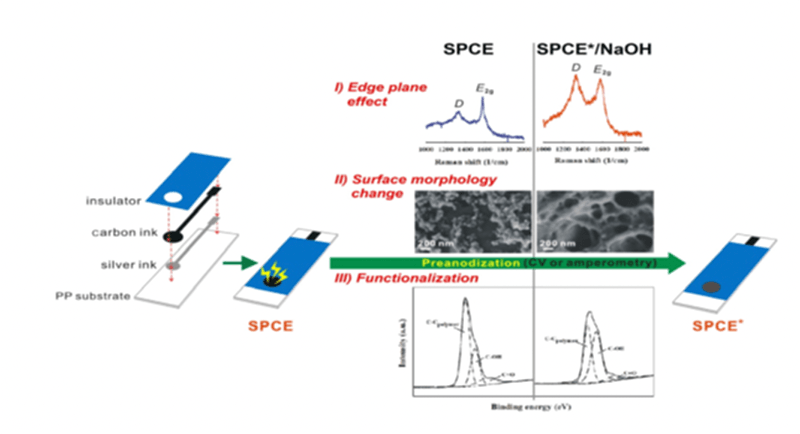

在碳電極表面通常經過處理會形成氧化官能基，不管是電化學預氧化或者是氧電漿轟擊表面皆會產生，處理過後的表面官能基於文獻中被發表具有影響工作碳電極的催化氧化能力，對某些分析物具有特殊的氧化能力與選擇性，官能基種類除了碳氫官能基之外還包含羥基、羰基、醛基、羧酸根等官能基，如下圖所示。(1-3)

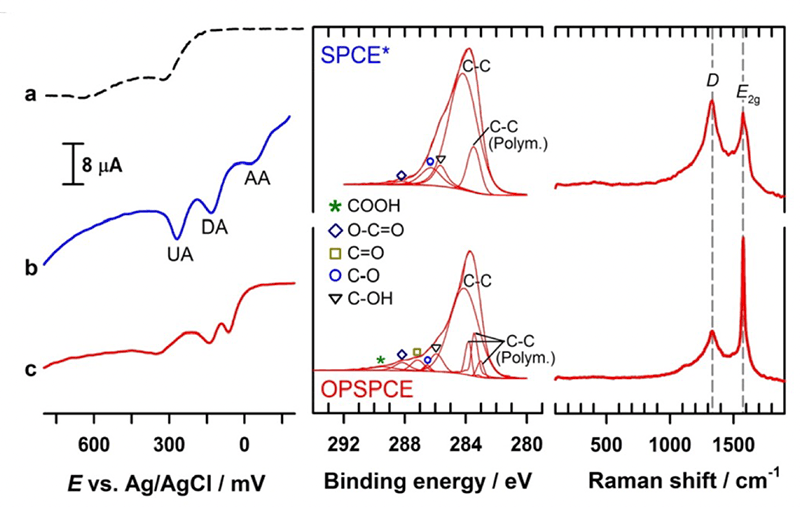

根據文獻中提到高規則結構的石墨烯表面有兩種主要結構，分別是邊緣結構(edge plane)與平面結構(basal plane)，兩者的電化學特性大相逕庭，平面結構很穩定，邊緣結構則具有高活性的催化能力。文獻發表證實其特殊催化特性，並由拉曼光譜證明經由電化學預氧化的網版印刷碳電極具有相同的邊緣結構並且可以藉由電化學處理控制其數量，使其產生邊緣結構而可以在中性環境中同步偵測DA、UA及AA，如下圖所示，這是一般電極無法做到的。(1-3)
最後，若市售的電極無法滿足實驗需求，也可以參考“三分鐘教你如何客製化網版印刷電極”來客製化特殊規格或符合產品開發需求的網版印刷電極。
